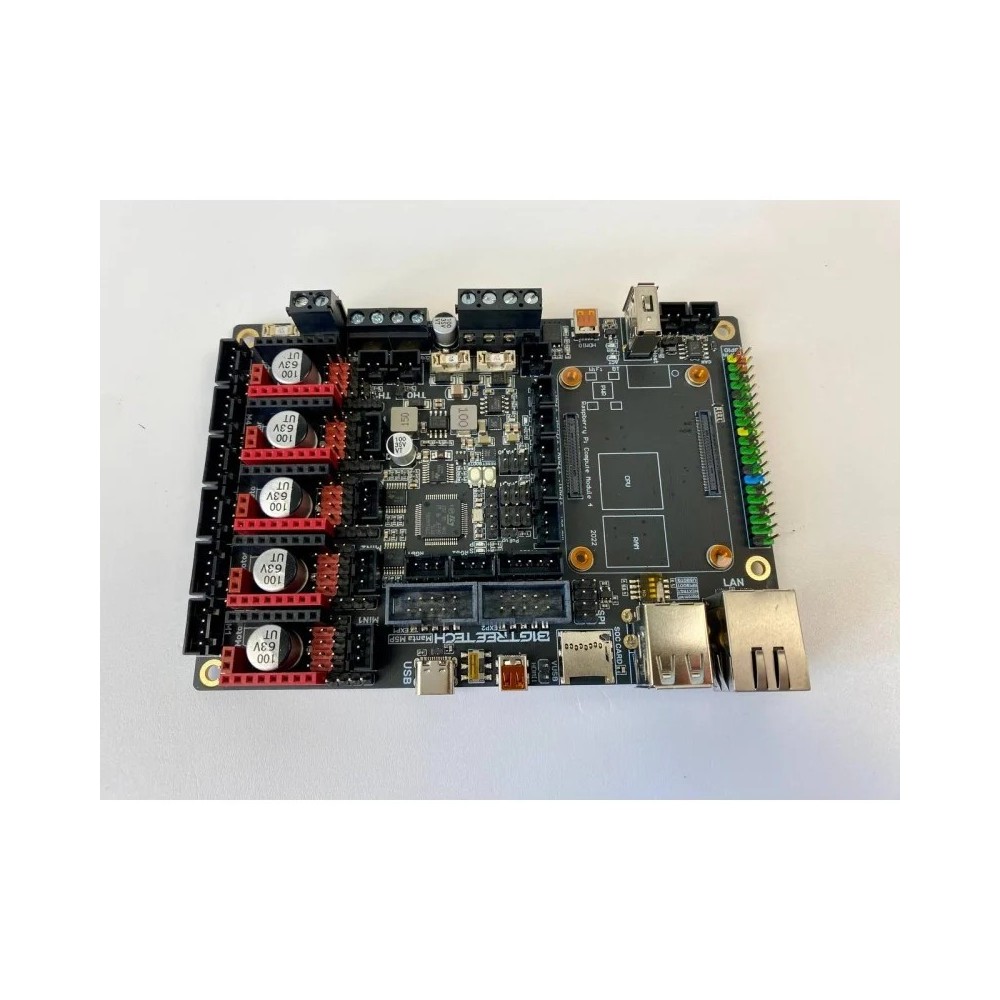

Kontrollplatte 3D BigTreeTech Manta M5P v1.0 - Kontrollplättchen für Fachleute und Anfänger

Die BTT Manta M5P V1.0-Steuerplatte ist ein echter technologischer Raubtier, der für 3D-Druck-Enthusiasten entworfen ist, die ihre Projekte auf ein höheres Niveau übertragen möchten. Dieses Gerät wurde speziell für die Clipper-Hardwaresoftware entwickelt, sodass die Geschwindigkeits- und 3D-Druckqualität erheblich gesteigert wird, während Stabilität und Zuverlässigkeit gewährleistet ist.

Hauptmerkmale:

1. Prozessor: Arm Cortex-M0 + STM32G0B1Ret6, 32-Bit-64-MHz-Frequenzen, bietet eine stabile und schnelle Datenverarbeitung.
2. Leistung: Unterstützt Eingangsspannungen von 12 V bis 24 V, sodass diese Disc in verschiedenen Konfigurationen vielseitig ist.
3. Schnittstellen und Verbindungen:

• Treiber: Unterstützt ein breites Spektrum an Treibern, darunter TMC2209, TMC5160 und vieles mehr, um einen ruhigen und effizienten Motorbetrieb bereitzustellen.
• Lüfteranschlüsse: Die Möglichkeit, eine Lüfterspannung (5 V, 12 V, 24 V) mit Unterstützung für drei Lüfter zu wählen, einschließlich eines Lüfters, der sich immer an der Abkühlung des Prozessors befindet.
• Erweiterung: Die Platte verfügt über erweiterte Anschlüsse, um Module anzuschließen, z. B. BLTOUCH, RGB-Hintergrundbeleuchtung, Flansch-End-Sensoren und unterstützt den CAN-Bus, um zusätzliche Module anzuschließen.

Eigenschaften:

• EFUSE-Schutz: Der eingebaute EFSUSE-Schutz gewährleistet ein kurzes Herunterfahren bei Überlast- und automatischen Neustart nach der Beseitigung der Überlastung. Dies reduziert das Risiko einer Beschädigung der Platte aufgrund von Kurzschlüssen oder Überlastungen erheblich.
• Direkter Anschluss von Raspberry Pi CM4: Dank spezielles BTB-Anschlüsse ergibt Manta M5P eine direkte Verbindung zum Raspberry Pi CM4 oder CB1, was die Integration vereinfacht und die Anzahl der Kabel verringert.

Vorteile:

• Hohe Stabilität und Zuverlässigkeit: Dank des Dick-Out-Designs und der hochwertigen Komponenten bietet die Manta M5P-Platte auch in den anspruchsvollsten Umgebungen ununterbrochene Arbeit.
• Flexibilität bei der Verwendung: Mit einem breiten Angebot an unterstützten Treibern und Modulen können Sie das System an Ihre Bedürfnisse anpassen.
• Clipper-Support: Die Disc ist für die Verwendung mit Clipper-Firmware optimiert, was eine hohe Druckgeschwindigkeit und eine bessere Druckqualität gewährleistet.
