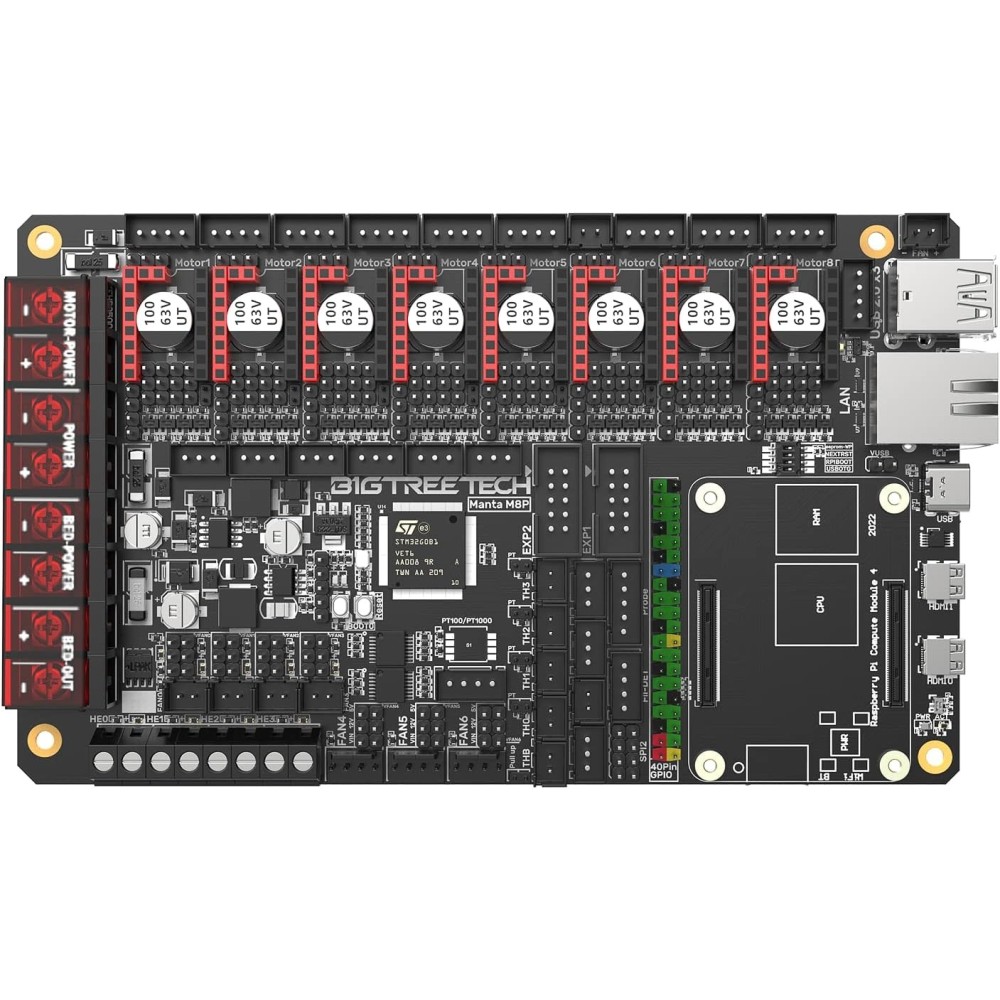

BigTreeTech Manta M8P-Steuerplatte, Firmware Klipper / Marlin / RRF

Die BigTreeTech Manta M8P-Steuerplatte verwendet ein 32-Bit-Hauptsteuersystem von der Arm Cortex-M0 + STM32G0B1VET6-Serie mit der Frequenz des 64-MHz-Kerns. Hochleistungs-MOSFET-Transistoren wurden zur Reduzierung der Heizung verwendet.

Die Stromversorgung auf der Manta M8P-Hauptplatine verwendet den TPS5450-5A-Chip, der die Stromversorgung von DC12 / 24V unterstützt. Der maximale Ausgangsstrom dieses Chips beträgt bis zu 5A, und der Spitzenwert kann 6a erreichen, was die Himbeer-PI-Leistung perfekt unterstützt.

Kontroll- und Kernplatine verwenden die BTB-Verbindungsmethode, die die Auswahl anderer Kernlösungen als CM4 ermöglicht, z. BigTreeTech CB1. Ein Motherboard behält sich die SPI-Erweiterungsschnittstelle vor.

Der Thermistor kann den Wert des Unternehmensbeständigkeit mithilfe des Jumpers auswählen, der PT1000 ohne externe Module unterstützt, was für DIY-Enthusiasten praktisch ist; Die Steuerplatte behält sich eine drei gültige Schnittstelle eines Vierdrahtventilators vor, der zur Verbindung von Wasserkühlung verwendet werden kann.

Sie können die MCU-Software mithilfe der SD-Karte oder mit DFU mit dem Befehl FLASH mit einem Clipper mit einem Clipper aktualisieren. Das Motherboard behält sich die Näherungsschalter-Schnittstelle vor und unterstützt die NPN- und PNP-Auswahl mit der Spannungsoption (24 V, 12 V, 5 V) und der VFAN6-Spannungsauswahl.

TPS5450-5A Netzteil

Unterstützt DC12 / 24 V-Leistungseingabe, Ausgangsstrom bis 5 A, Spitzenwert bis 6 A, idealer Unterstützung für Raspberry Pie.

Wählen Sie CNC-Fans

Sie können die 24 V, 12 V- und 5-V-Spannung auswählen, um das externe Transformatormodul zu beseitigen und den Schaden zu reduzieren.

Drei 4-polige Fächeranschlüsse

Ein dreipoliger Lüfter des Lüfters ist gebucht und können verwendet werden, um eine Verbindung mit einem Wasserkühlgerät herzustellen.

Reservieren Sie CSI und DSI

Um Ihre Fantasie zu erfassen. Der DSI / CSI-Port funktioniert nur, wenn das CM4-Modul verwendet wird. M8P / M4P + CB1 kann USB-Camcorder umgehen.

Intelligenter Filamentsensor

Unterstützt den Nachweis des Fehlens eines Filaments.

BLTouch v3.1

Unterstützt den automatischen Tischnivellierungssensor.

Automatisches Abschalten

Trägert sich nach dem Auswählen einer Nummer aus.

RGB-Leuchten

Unterstützt RGB-Leuchten.
