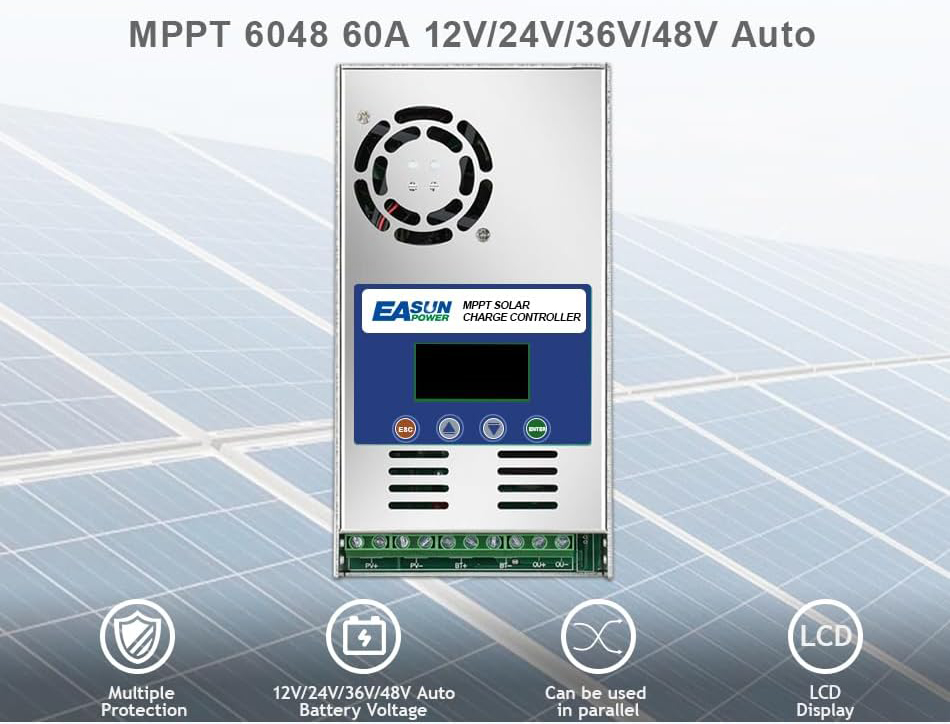

Contrôleur solaire Wilan 60 A MPPT pour piles, 12-48 V, 180 V CC PV

Limite de charge supérieure: contrôleur de charge MPPT, tension stérile maximale (COV) 180 V et charge solaire maximale 60 A. Efficacité maximale ≥ 98,1%, utilisation PV ≥ 99%

Pour la plupart des piles: Détection automatique de la tension de la batterie pour 48 V / 36 V / 24 V / 12 V, vous pouvez définir les utilisateurs (vous pouvez installer Lidu / LifePO4 / Li (Nicomno2) / ventilé / inondé / gel / gel ou NIDD; 3 degrés Le chargement optimise la capacité de la batterie

Bonne dissipation thermique: contrôleur avec un souffleur de refroidissement intelligent avec une aluminium alliage avec une chaleur pour minimiser les pertes pendant le chargement

Affichage de l'écran LCD multifonctionnel: le contrôleur de charge avec l'écran LCD programmable peut afficher diverses données opérationnelles et état du système, détecte rapidement les erreurs système et modifier les paramètres.

Caractéristiques du chargeur solaire MPPT 60A:

Courant de charge maximum de la charge solaire 60 A MPPT (Technologie MPPT) Le chargement en 3 étapes optimise la capacité de la batterie, la protection de surcharge, la protection contre la surchauffe. Convient aux types de batteries, tels que des piles à base de plomb scellés, des gel ventilés et une batterie au lithium, etc. Détection automatique de la tension de la batterie pour affichage multifonctionnel multifonctionnel 12V / 24V / 36V / 48V avec rétroéclairage pour surveiller et définir facilement les paramètres. Toujours d'abord, fermez la batterie, puis le module solaire. Lors de la déconnexion, débranchez d'abord le module solaire, puis la batterie. Ce contrôleur solaire a un courant de sortie de 5 A et ne peut être connecté que d'une charge CC avec une puissance maximale maximale de 100 W.

Puissance maximale de l'entrée PV

Assurez-vous que la tension d'entrée solaire dépasse 3 V ou plus que la tension de la batterie

Système de batterie 12 V: Entrée maximale PV 720 W, la plage de tension d'entrée solaire recommandée est de 20 à 80 VDC24 V. Système de batterie: entrée maximale PV 1440 W, la plage de tension d'entrée PV recommandée est 37-105 VDC36 V. Système de batterie: maximum Entrée PV 2100 W, la plage de tension d'entrée PV recommandée est 50-150 VDC48 V. Système de batterie: maximum PV 2800 W, plage de la plage de PV recommandée est de 72 à 150 VDC

Écran LCD

ESC: définissez sans enregistrer des données. UP: Faites défiler vers le bas, ajustez les paramètres en augmentant la valeur DOWN: Faites défiler vers le haut, ajustez les paramètres en réduisant la valeur de Entrée: Court Appuyez sur pour accéder à la page Paramètres suivante, maintenez enfoncée pour laisser le réglage et enregistrez les données.

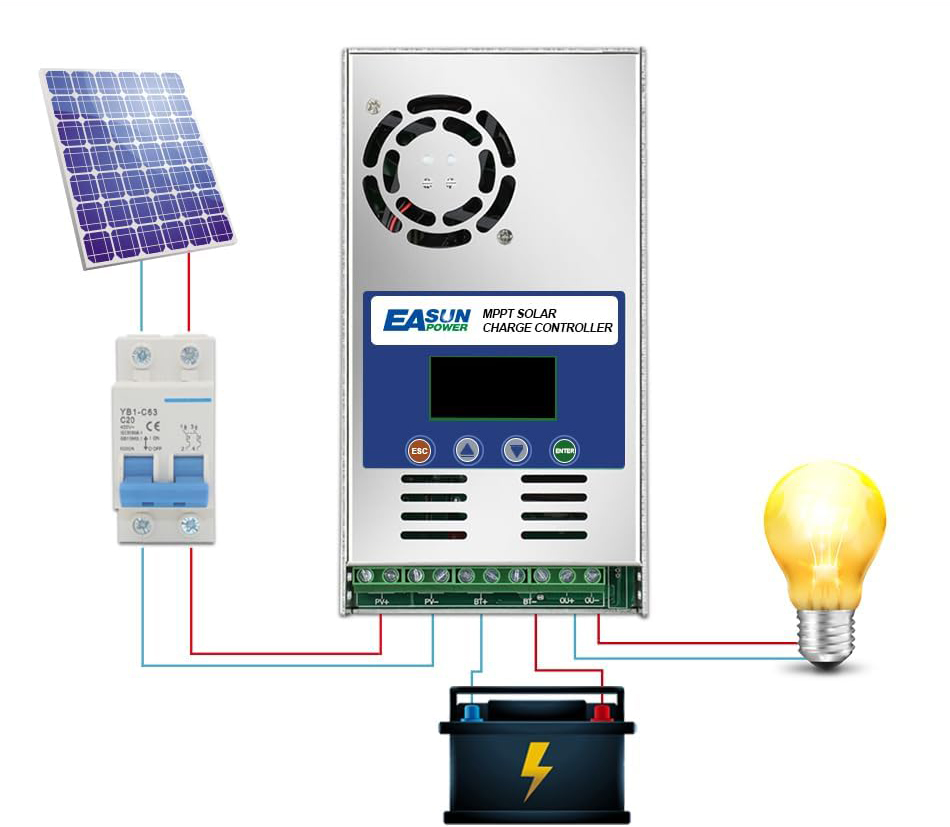

Étapes d'installation

1) Installez le commutateur entre le contrôleur et les piles

2) Installez le commutateur entre le contrôleur et les modules PV

3) Vérifiez si les piles "+" et "-" sont correctement connectées

4) Tout d'abord, ouvrez le commutateur de la batterie, puis le commutateur PV

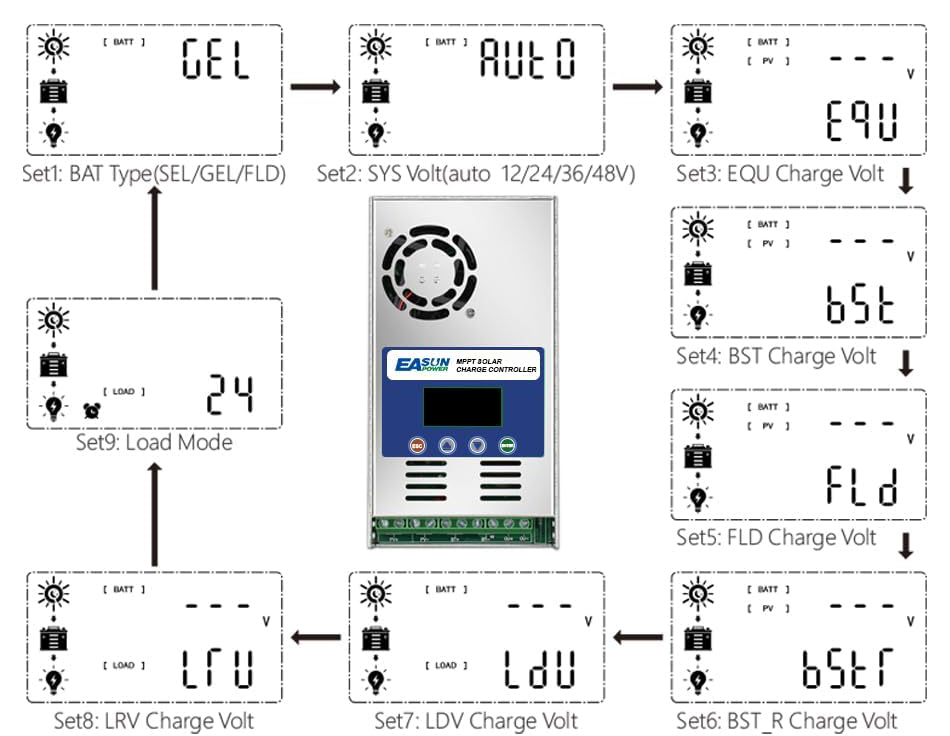

Sur le code

Equ: BST ALIGNEMENT DE CHARGEMENT: Tension de chargement FLD: Soutenir la tension de charge LDV: Tension de surcharge LRV: Tension de régénération avec décharge excessive BST-R: Tension régénératrice. Type de batterie: FLD / SEL / Gel / LI / UTILISATION

(Vous n'avez pas besoin de définir des paramètres de batteries d'acide standard, il suffit de définir des piles au lithium, de sélectionner "LI" ou "Utiliser" pour définir les paramètres)

Données techniques du régulateur solaire 60 MP MPPT

Modèle: Modèle d'ICHARGER-MPPT-6048TRIB: Courant constant (MPPT); Tension solide; flottant

Voltage du système: 12/24/36/48 VMAKS. Voltage de l'entrée PV: 150 VOCMAKS. Puissance d'entrée PV:

• 720 W / 12 V
• 1440 W / 24V
• 2160 W / 36 V
• 2880 W / 48 V

Détection automatique de la tension:

• 12 V (DC 8.7 V - DC 15.5 V)
• 24V (DC 16 V - DC 31 V)
• 36 V (DC 33 V - DC 41 V)
• 48 V (DC 42 V - DC 64 V)

Protection de puissance limitée: 61 azotext de surcharge:

• Système 12 V (16 V)
• Système 24V (32 V)
• Système 36 V (48 V)
• Système 48 V (64 V)

Efficacité maximale: ≥ 98,1%Wykorzystanie PV: ≥ 99%

Température de commutation des ventilateurs:> 45 ℃ Température d'arrêt du ventilateur: <40 Protection de rechargement de la température: Selon EN61000, EN55022, EN55024

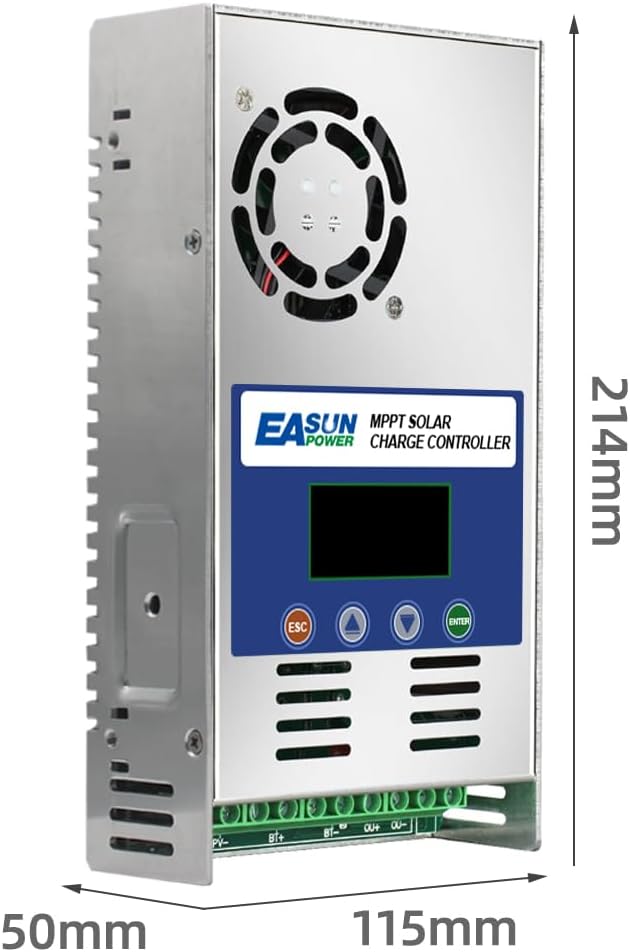

Taille: 214 x 115 x 50 mmwaga Net: 1,1 kg
