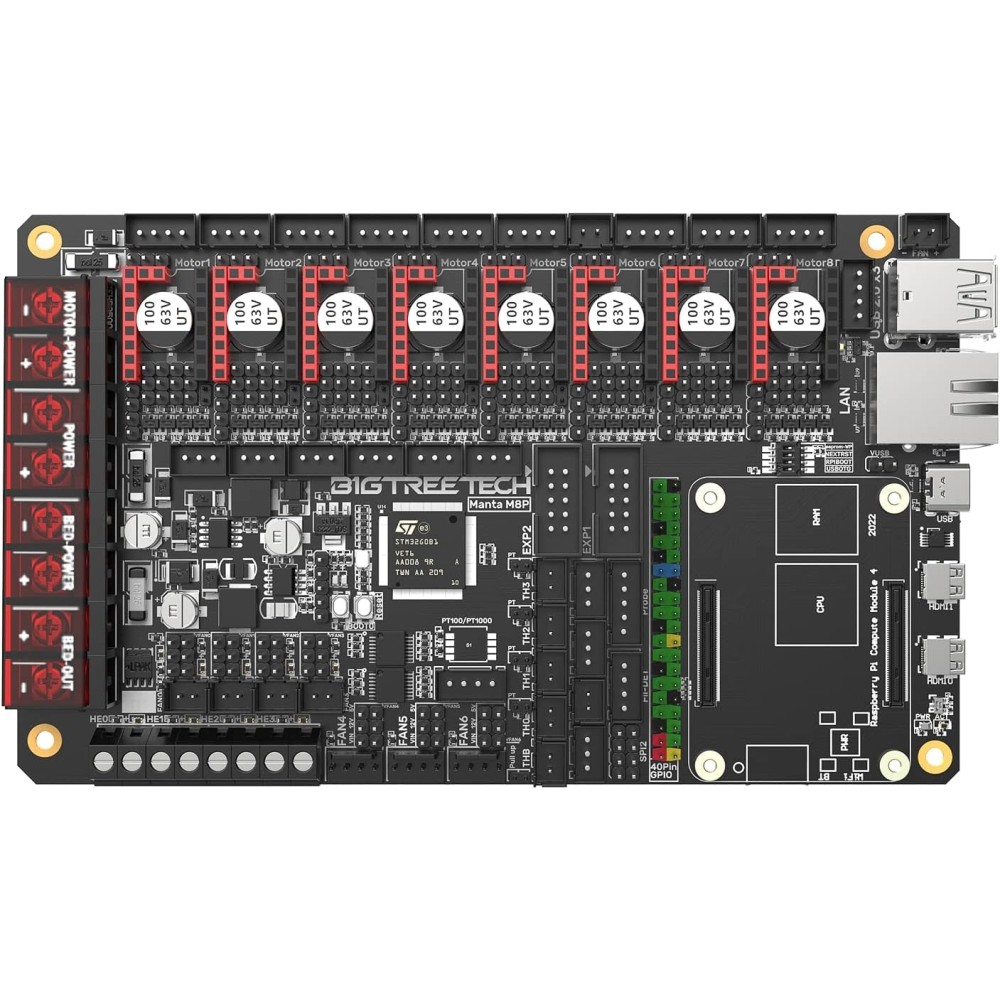

Płytka sterująca BIGTREETECH Manta M8P,firmware Klipper/Marlin, Uszkodzony

Płytka sterująca Bigtreetech Manta M8P wykorzystuje 32-bitowy główny układ kontrolny z serii ARM Cortex-M0+ STM32G0B1VET6 z częstotliwością rdzenia 64 MHz. Wykorzystano wysokowydajne tranzystory MOSFET, aby zredukować nagrzewanie.

Zasilacz na wbudowanej płytce głównej Manta M8P korzysta z chipu TPS5450-5A, który obsługuje zasilanie DC12/24V; maksymalny prąd wyjściowy tego chipu wynosi do 5A, a wartość szczytowa może osiągnąć 6A, co idealnie wspiera zasilanie Raspberry Pi.

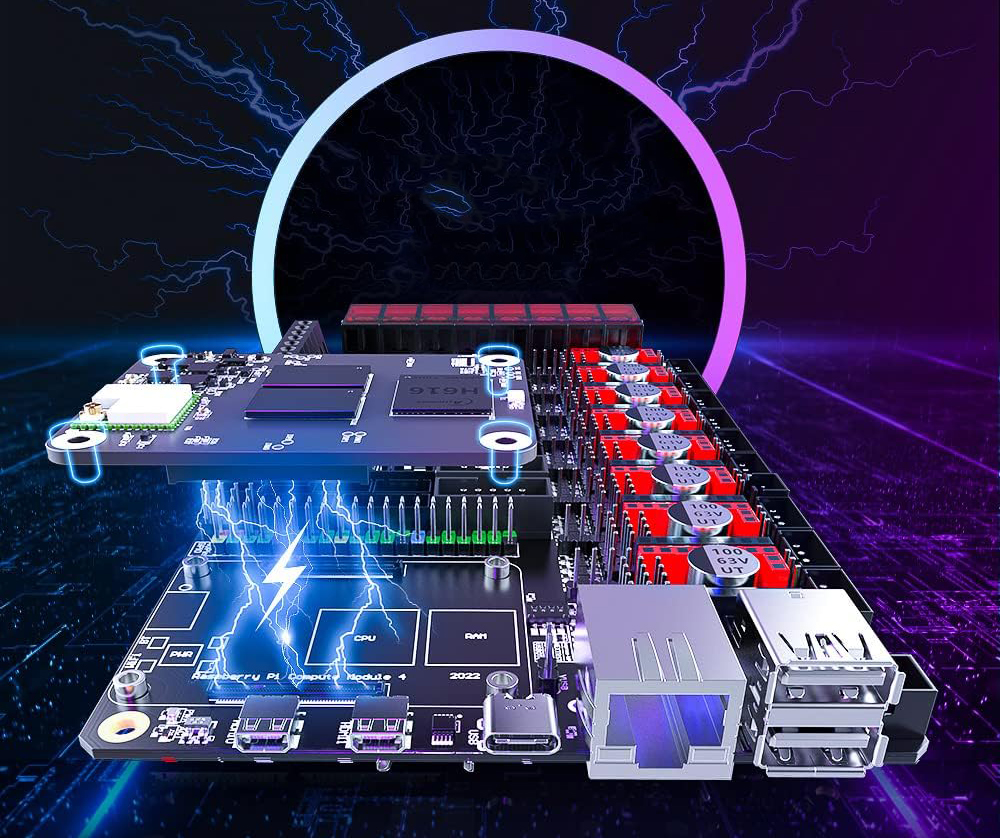

Płytka kontrolna i rdzeniowa korzystają z metody połączenia BTB, co pozwala na wybór innych rozwiązań rdzeniowych niż CM4, np. BIGTREETECH CB1. Płyta główna rezerwuje interfejs rozszerzenia SPI.

Termistor może wybierać wartość rezystancji podciągającej za pomocą zworki, wspierając PT1000 bez zewnętrznych modułów, co jest praktyczne dla entuzjastów DIY; płytka kontrolna rezerwuje trzywtykowy interfejs wentylatora czteroprzewodowego, który można używać do podłączenia chłodzenia wodnego.

Oprogramowanie MCU można aktualizować za pomocą karty SD lub przez DFU za pomocą komendy make flash z Klipper; płyta główna rezerwuje interfejs przełącznika zbliżeniowego i obsługuje wybór typu NPN i PNP, z opcją napięcia (24 V, 12 V, 5 V) oraz wyborem napięcia VFAN6.

Układ zasilania TPS5450-5A

Obsługuje wejście zasilania DC12/24 V, prąd wyjściowy do 5 A, wartość szczytowa do 6 A, idealne wsparcie dla zasilania Raspberry Pie.

Wybieralne wentylatory CNC

Można wybrać napięcie 24 V, 12 V i 5 V, aby wyeliminować działanie zewnętrznego modułu transformatora i zmniejszyć uszkodzenia.

Trzy 4-PINowe porty wentylatora

Trzydrożny 4-pinowy interfejs wentylatora jest zarezerwowany i może być używany do podłączania do urządzenia chłodzącego wodą.

Rezerwowy port CSI i DSI

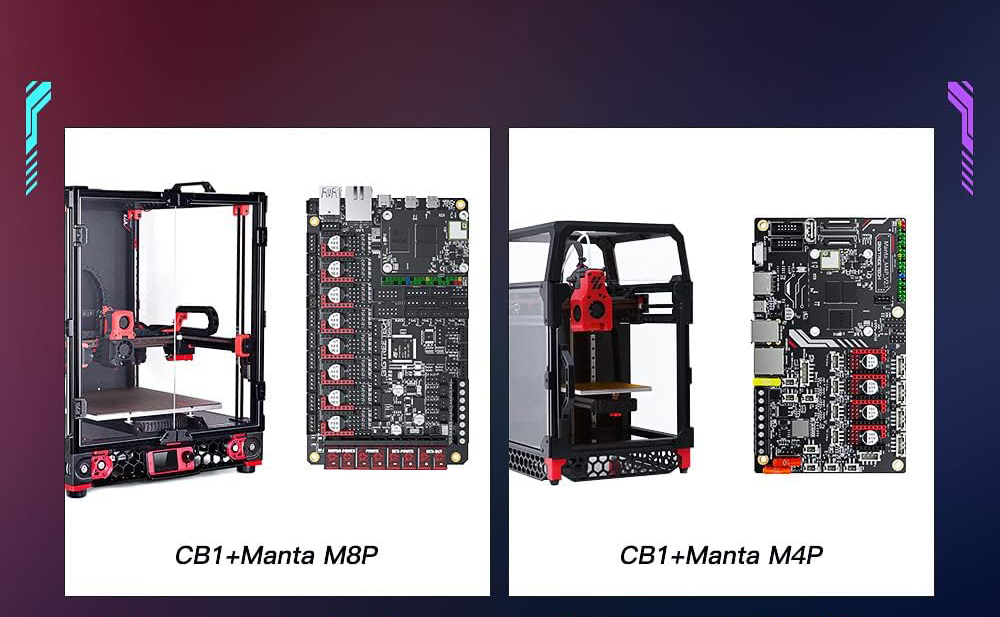

Aby uchwycić Twoją wyobraźnię. Port DSI/CSI będzie działał TYLKO wtedy, gdy używany jest moduł CM4. M8P/M4P+CB1 może obsługiwać użycie kamery USB.

Inteligentny czujnik filamentu

Obsługuje wykrywanie braku filamentu.

Bltouch V3.1

Obsługuje czujnik automatycznego poziomowania stołu.

Automatyczne wyłączanie

Obsługuje wyłączanie po wybraniu numeru.

Światła RGB

Obsługuje światła RGB.
