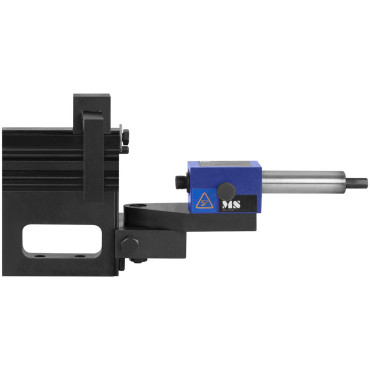

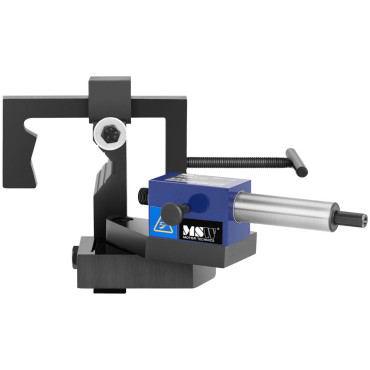

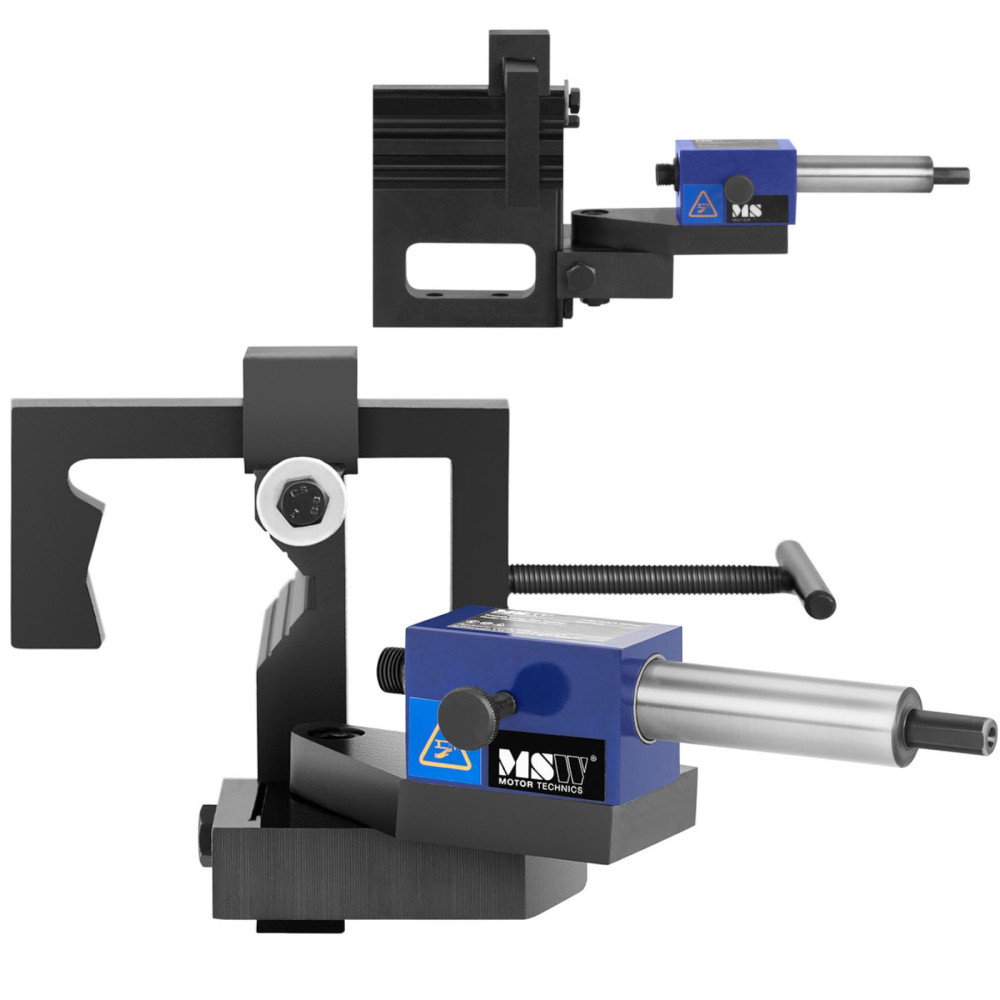

Oblečení Vicie svorky pro profilové trubky M12 M15. 19-76 mm

Kód výrobce: 10060481
Oblečení pro trubku značky MSW, Bude to fungovat v továrnách, automobilových rostlinách, řemeslných workshopech pro řezání mědi, hliníku, ocelových trubek a rámec motocyklu nebo madla.
Zařízení vám umožní pracovat pod úhlem 50deg . Vertikální nastavení plošiny s trnem do výšky 35 mm Usnadňuje přesné provedení díry. Biaxiální svorka se hodí k trubkám o průměru z 19 až 76 mm. Byla vyrobena odolná konstrukce ocel Vřeteno z mleté a leštěné nerezové oceli. Zařízení může být přišroubováno na pracovní plochu nebo umístěn do imadle. Předkrm pracuje s rukojetí 1/2 'a elektrickým vrtačem (nástroje nejsou součástí dodávky) a umožňuje provádět řezy v trubkách s různými průměry a tvary. Zařízení se hodí široký sortiment kulatých nožů, pily pro otvory a frézovací mlýny s nití M12 a M15.
Funkce produktu:

• - řezání pod úhlem až 50deg s možností úpravy každé fáze,
• - Dvouosová trubková svorka o průměru 19 až 76 mm,
• - odolná ocelová konstrukce 1-1 / 4 # 8221,
• - vertikální nastavení plošiny s dříkem (až 35 mm),
• - Pracuje s rukou nebo elektrickým vrtačkem 1/2 # 8221.

Technické parametry:

• - model - MSW-PNM1-1 / 2
• - katalogové číslo - 10060481
• - článek - Nový
• - montážní závit - 1/2 # 8221 a 5/8 # 8221
• - průměr obrobku - (3/4 # 8221 -3 # 8221) 19-76 mm

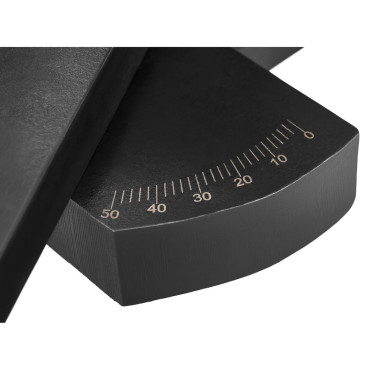

• - úhel obrábění - 0-50deg
• - tloušťka ocelového rámu - 1-1 / 4 "
• - vertikální nastavení platformy s dříkem - Až 35 mm
• - materiál stonku - Broušená a leštěná nerezová ocel
• - průměr stonku - 25 mm
• - Požadovaný vrták - 1/2 "
• - Závit - M12 a M15
• - M15 Závit se hodí k vrtacích 32-150 mm
• - Rozměry (DXSXW) - 39 x 19,5 x 27,5 cm
• - hmotnost - 9,7 kg
• - Rozměry zásilky (DXSXW) - 28 x 24,5 x 26 cm
• - přepravní hmotnost - 12 kg

V ceně:

• - Oblečení otvoru
• - uživatelská příručka
