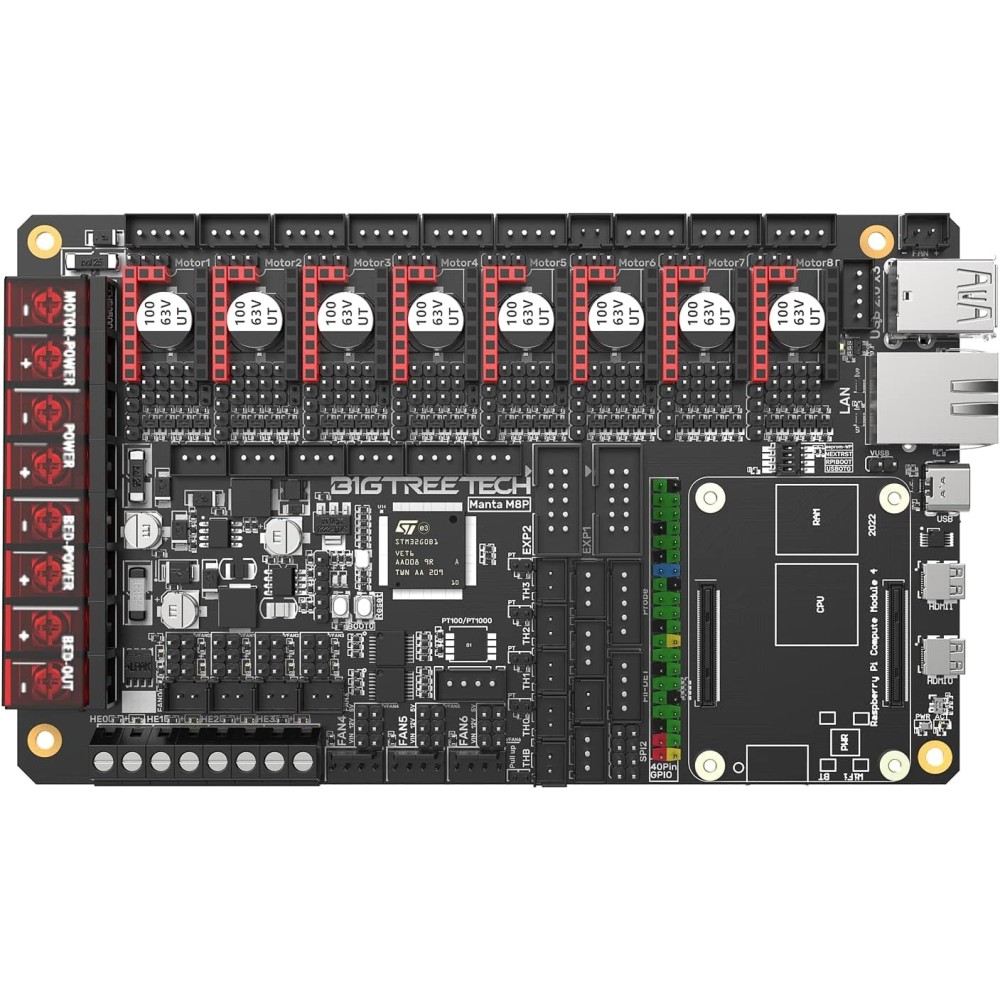

BIGTREETECH MANTA M8P πλάκα ελέγχου, Clipper / Marlin, κατεστραμμένο

Η πλάκα ελέγχου MANTA MACE MANTA χρησιμοποιεί ένα κύριο σύστημα ελέγχου 32-bit από το βραχίονα Cortex-M0 + STM32G0B1VET6 με τη συχνότητα του πυρήνα 64 MHz. Τα τρανζίστορ MOSFET υψηλής απόδοσης έχουν χρησιμοποιηθεί για τη μείωση της θέρμανσης.

Η τροφοδοσία ρεύματος στην κύρια πλακέτα MANTA M8P χρησιμοποιεί το τσιπ TPS5450-5A που υποστηρίζει τροφοδοτικό DC12 / 24V. Το μέγιστο ρεύμα εξόδου αυτού του τσιπ είναι μέχρι 5A και η μέγιστη τιμή μπορεί να φτάσει τα 6Α, τα οποία υποστηρίζουν τέλεια την ισχύ του Raspberry PI.

Ο έλεγχος και ο πυρήνας χρησιμοποιούν τη μέθοδο σύνδεσης BTB, η οποία επιτρέπει την επιλογή άλλων διαλυμάτων πυρήνα από το CM4, π.χ. BIGTREETECH CB1. Μια μητρική πλακέτα διατηρεί τη διεπαφή επέκτασης SPI.

Ο θερμίστορ μπορεί να επιλέξει την αξία της αντοχής στην επιχείρηση χρησιμοποιώντας τον βραχυκυκλωτήρα, υποστηρίζοντας το PT1000 χωρίς εξωτερικές μονάδες, οι οποίες είναι πρακτικές για τους λάτρεις των DIY. Η πλάκα ελέγχου διατηρεί μια τριχωρή διεπαφή ενός ανεμιστήρα τεσσάρων καλωδίων που μπορεί να χρησιμοποιηθεί για τη σύνδεση ψύξης νερού.

Μπορείτε να ενημερώσετε το λογισμικό MCU χρησιμοποιώντας την κάρτα SD ή από το DFU χρησιμοποιώντας την εντολή Flash με ένα Clipper. Η μητρική πλακέτα διατηρεί τη διασύνδεση διακόπτη εγγύτητας και υποστηρίζει την επιλογή NPN και PNP, με την επιλογή τάσης (24 V, 12 V, 5 V) και την επιλογή τάσης VFAN6.

TPS5450-5A τροφοδοτικό

Υποστηρίζει την είσοδο ισχύος DC12 / 24 V, ρεύμα εξόδου έως 5 Α, μέγιστη τιμή έως 6 Α, ιδανική υποστήριξη για πίτα σμέουρων.

Επιλέξτε τους οπαδούς CNC

Μπορείτε να επιλέξετε 24 V, 12 V και 5 V τάση για να εξαλείψετε την εξωτερική μονάδα μετασχηματιστή και να μειώσετε τη ζημιά.

Τρεις θύρες ανεμιστήρων 4 ακίδων

Ένας οπαδός τριών ακίδων του ανεμιστήρα κρατείται και μπορεί να χρησιμοποιηθεί για σύνδεση σε μια συσκευή ψύξης νερού.

Αποθεματικό CSI και DSI

Να συλλάβει τη φαντασία σας. Η θύρα DSI / CSI θα λειτουργήσει μόνο όταν χρησιμοποιείται η μονάδα CM4. Το M8P / M4P + CB1 μπορεί να χειριστεί τη βιντεοκάμερα USB.

Ευφυής αισθητήρας νήματος

Υποστηρίζει την ανίχνευση της έλλειψης νήματος.

Bltouch v3.1

Υποστηρίζει τον αυτόματο αισθητήρα ισοπέδωσης πίνακα.

Αυτόματη απενεργοποίηση

Υποστηρίζει απενεργοποίηση μετά την επιλογή ενός αριθμού.

RGB φώτα

Υποστηρίζει φώτα RGB.
