Código del fabricante:

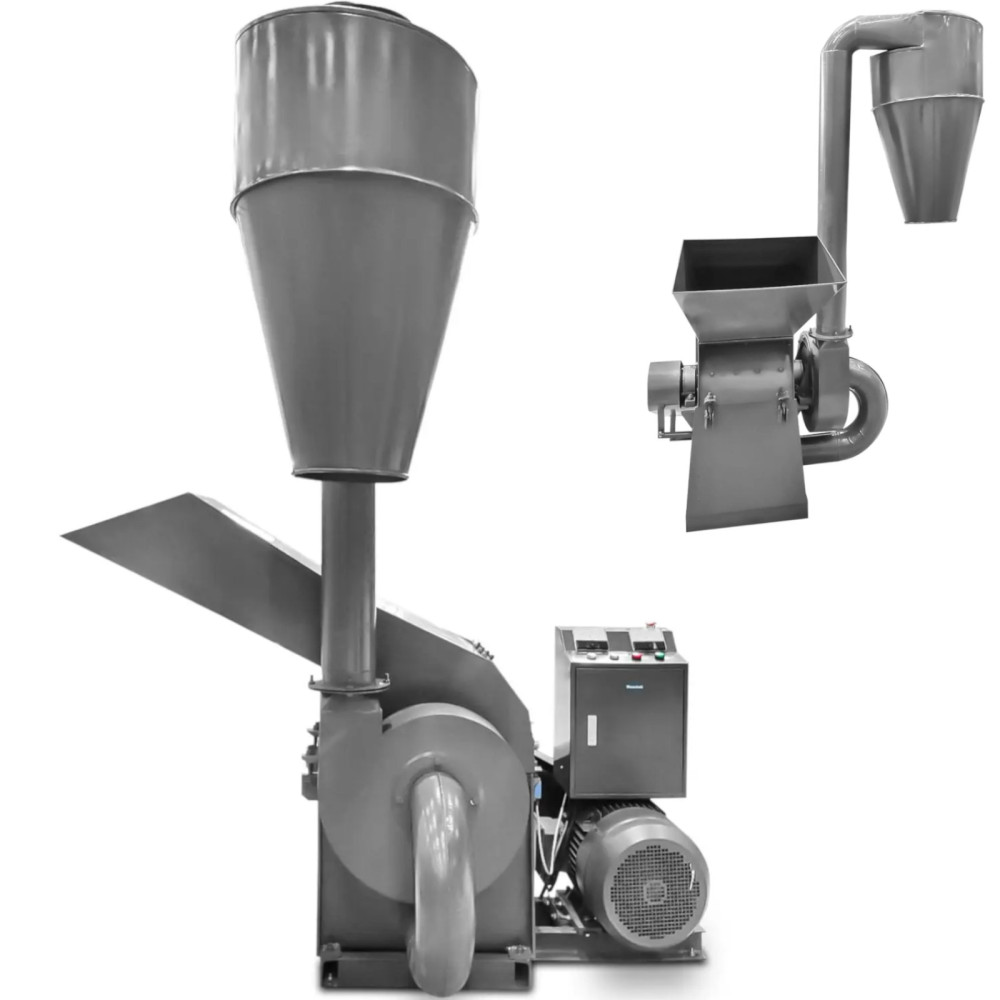

10280328Molino de la marca Wiesenfield Esta es una máquina eficiente que tritura una amplia gama de materiales de tamaño de grano que se pueden procesar fácilmente. Trabajará para cereales, pajas, lucernes o chips de madera. El glamour obtenido es adecuado para la producción de alimento animal o para la producción de pellets de madera. Con la potencia de salida
22 kW Motor con velocidad
2982 RPM conduce 24 martillos en el molino. La eficiencia de producción es
800 - 1800 kg / h Y depende del tipo de grano o materia prima y contenido de humedad en el material. Para obtener los mejores resultados, la humedad no debe exceder el 15%. Los granos se estrangulan al tamiz externo por las fuerzas centrífugas que actúan sobre el molino durante la molienda. El tamaño de la apertura de SITA determina lo grueso que tendrán un molinillo. Para el molino de BiGject, los agujeros están disponibles.
Tamaños 4 y 6 mm.. El fresado listo es deliberadamente lleno por el ciclón. La trituradora impresiona la facilidad de uso, un tanque grande y una construcción sólida. Esto le permite producir y procesar grandes cantidades de material de tierra. Una base estable garantiza una operación segura.
Características del producto: - - Cereales de trituración, paja, fichas de madera, alfalfina y esta materia prima similar para la producción de pellets,
- - El motor de 22 kW alcanza una velocidad de 2982 rpm,
- - Alta eficiencia, dependiendo de la materia prima y la humedad Miele 800 - 1800 kg / h,
- - Varios tamaños de grano gracias a las medidas situ 680 x 280 mm y el tamaño de las aberturas 4, 6 mm,
- - una base estable y un reproche controlado a través del ciclón.
Parámetros técnicos: - - Número de catálogo - 10280328
- - Artículo - Nuevo
- - Modelo - -Conocimiento PM-2900
- - Frecuencia [Hz] - 50
- - Material - Acero al carbono, hierro fundido.
- - Color - Gris
- - Producción [kg/h] - 800 - 1800
- - Dimensiones de tamiz [mm] - 680 x 280
- - Sitarse diámetros de hoyo [mm] - 4, 6
- - Ajuste de ángulo [deg ] - 180
- - Rango de FAZ - 3 fases 380v / 50 v
- - Diámetro del orificio de malla [mm] - 2 - 10
- - Humedad permisible de la superficie medida. [%] - 8 - 15
- - Potencia máxima - 22 kW
- - Número de martillos rodantes - 24 PC
- - velocidad del motor [obr./min] - 2982
- - Dimensiones (DXSXW) - 160 x 90 x 222 cm
- - peso - 472.5 kg
- - Dimensiones del envío (DXSXW) - 272 x 199 x 190 cm
- - Peso de envío - 534.5 kg
Incluye: - - Molino de flexión
- - ciclón
- - tubo de metal corto
