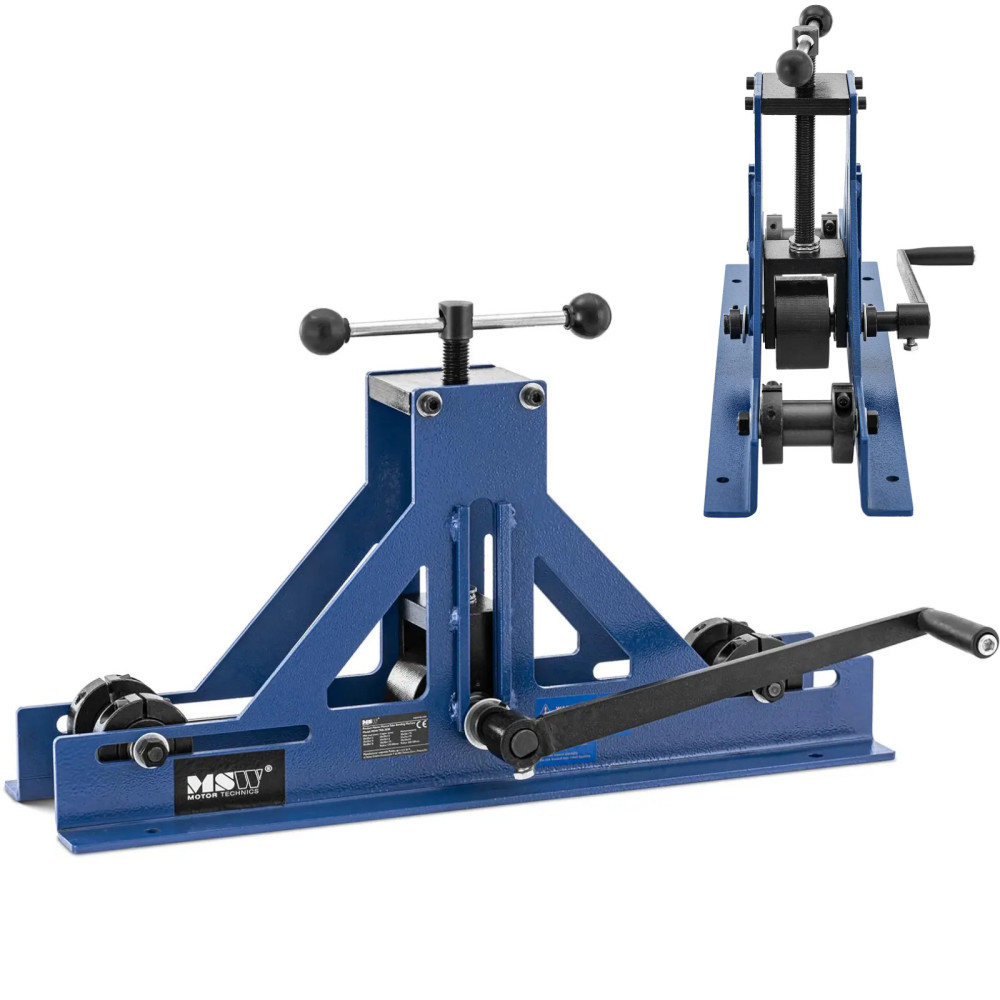

Böjningsmaskinböjning för kvadratiska och rektangulära profiler 0-360 grader

Tillverkarens kod: 10062229
Böjningsmaskin för varumärkesrör MSW Det låter dig manuellt forma fyrkantiga rör upp till 360deg. Maskin exakt och snabbt Kvadrat och rektangulära profiler. För att ändra böjningsvinkeln, vrid den justerbara mitten av arbetsrullen upp eller ner med en gängad stång. Två yttre rullar är fixerade. Tack långa vev En manuell böjningsmaskin garanterar optimal effektöverföring. Röret är placerat mellan tre rullar, vrid vevet i en riktning. Om arbetsstycket inte har önskad krökning, justera den manuella böjningsmaskinen igen och vrid den i motsatt riktning och upprepa denna process tills den begärda vinkeln är uppnådd.
Med rörböjningsmaskinerna kan du arbeta med mjukt stål, koppar och aluminium i följande dimensioner:

• - Mjukt stål (mm): 20 x 20 x 1,2 / 30 x 25 x 1,5 / 30 x 30 x 1,5 vid min. Radius 180 mm och min. 450 mm diameter
• - Koppar i (mm): 20 x 20 x 1,5 / 30 x 25 x 1,5 / 30 x 30 x 1,75 vid min. Radius 170 mm och min. Diameter på 500 mm
• - Aluminium (mm): 20 x 20 x 1,75 / 25 x 25 x 1,75 / 30 x 30 x 2 vid min. radie av 200 mm och min. 500 mm i diameter.

Oavsett om det gäller att etablera anläggningar, arbeta i en fabrik, konstruktion eller privata projekt, med en böjningsmaskin för profiler i ögonkontakt, kan du böja kvadratiska rör till lämplig form. Detta sker med en sådan delikat betoning att bearbetade material varken är skadade eller brutna. För att säkerställa ytterligare säkerhet, bifoga ett manuellt rör och profiler till verkstadsbordet eller annan lämpligt stabil yta.
Produktfunktioner:

• - Lämplig för mjukt stål, koppar och aluminiumbearbetning,
• - En lång hand vev för optimal effektöverföring utan mycket ansträngning,
• - En böjningsmaskin med två standarder och en arbetsrulle med en reglerad höjd för böjning i en vinkel på 0 till 360deg,
• - Enkel installation på verkstadsbordet tack vare borrade hål,
• - Robust och hållbar stålkonstruktion.

Tekniska parametrar:

• - Katalognummer - 10062229
• - Artikel - Ny
• - Modell - MSW-Trb-3030
• - Material - Stål
• - färg - Blå
• - Böjningsområde [mm] - 180-450
• - Maximal tjocklek på det böjda materialet [mm] - Stål: 20 x 20 x 1,2 / 25 x 25 x 1,5 / 30 x 30 x 1,5 vid min. R / Vinn: 180/450 Koppar: 20 x 20 x 1,5 / 25 x 25 x 1,5 / 30 x 30 x 1,75 vid min. R / Wr.: 170/500 Aluminium: 20 x 20 x 1,75 / 25 x 25 x 1,75 / 30 x 30 x 2 vid min. R / wr.: 200/500
• - Mått (DXSXW) - 62 x 30 x 30 cm
• - vikt - 17,2 kg
• - Sändningsdimensioner (DXSXW) - Låda: 67 x 29 x 41 cm
• - Fraktvikt - 24,2 kg

Ingår:

• - rörböjningsmaskin
