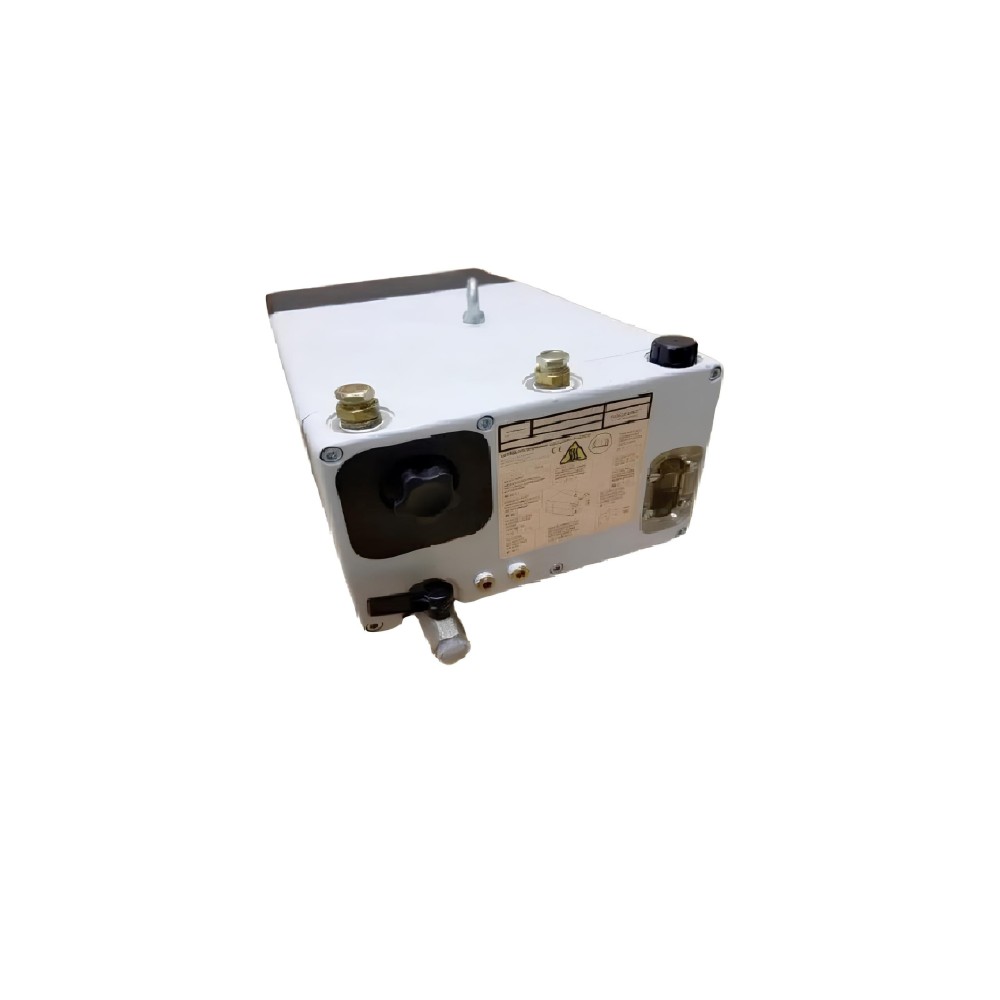

Sogevac SV25 A90L-0001-0425 Vakuová čerpadla

Sogevac Sv 16 a Sv 25 (A90L-0001-0425) jsou jednostupňové, utěsněné olejovými čerpadly.

Sací ventil, plynový předřadník, vypouštěcí filtr a vratný obvod oleje jsou integrované funkční prvky Sogevac. Čerpadlo je poháněno motorem přímo integrovaným s pouzdrem.

Rotor (7/3), namontovaný excentricky v válci čerpadla (7/6), má tři vločky (7/4), které sdílejí komoru čerpadla pro několik oddílů. Objem každého z nich se pravidelně mění spolu s rotací rotoru.

Během otáčení rotoru se část komory sacího čerpadla expanduje a nasává plyn přes vstupní otvor (8 / a). Plyn prochází sítkem a otevřeným zpětným ventilem proti sání a dostane se do komory čerpadla.

Když se rotor stále otáčí, rameno odděluje některou z čerpací komory od vstupu.

Tato část čerpací komory se zmenšuje a plyn je stlačený, potom se plyn vylučuje z komory přes vypouštěcí ventil (7/7-8). Injikovaný olej do komory čerpadla se používá k těsnění, mazání a chlazení čerpadla.

Injikovaný olej vstřikovaný stlačeným plynem je zhruba zastaven v dolní části olejové misky. Poté je pečlivě přefiltrován v integrovaných prvcích filtrace spalin (8/52). Tímto způsobem se obsah oleje ve výfuku sníží

Prahová hodnota viditelnosti (koeficient regenerace oleje nad 99%). Zbývající olej ve filtrech spalin se recykluje na olejový cyklus přes zpětný ventil, který zabraňuje jeho sání. RETURN OLEJE je řízen plovákovým ventilem (8/55).

Olej z olejové nádrže (8/67) je injikován přímo a také ložiskem koncových přírub přes otvory v těchto koncových přírubách v čerpadle. Průtok oleje je poskytován tlakovým rozdílem uvnitř čerpadla.

Po otevření plynového předřadníku (8/62) do komory čerpadla, naměřené množství vzduchu - tzv. Plynový předřadník. Tento plynový předřadník zabraňuje tvorbě kondenzátu (v toleranci páry uvedených v technických údajích) při čerpání plynů nebo par s kondenzačními vlastnostmi. Neúmyslné odvzdušňovací komory, stejně jako opětovné odsávání oleje, když je čerpadlo vypnuto

Zabraňuje vestavěný zpětný ventil proti sání (8/64).

Po vypnutí čerpadla čerpadla čerpadla je odvzdušněna plynovým čerpadlem potrubím do vypouštěcího ventilu. Vzhledem k tomu, že tlak ve vnitřní části čerpadla je v tomto případě vyšší než v sacím potrubí, byl zavřený anti-subsystémový ventil uzavřen. Plyn dodávající do komory čerpadla také zabraňuje vstupu oleje do komory, když čerpadlo nefunguje. Ventilátor připojený k motoru vytváří proud vzduchu nezbytný pro chlazení čerpadla.
