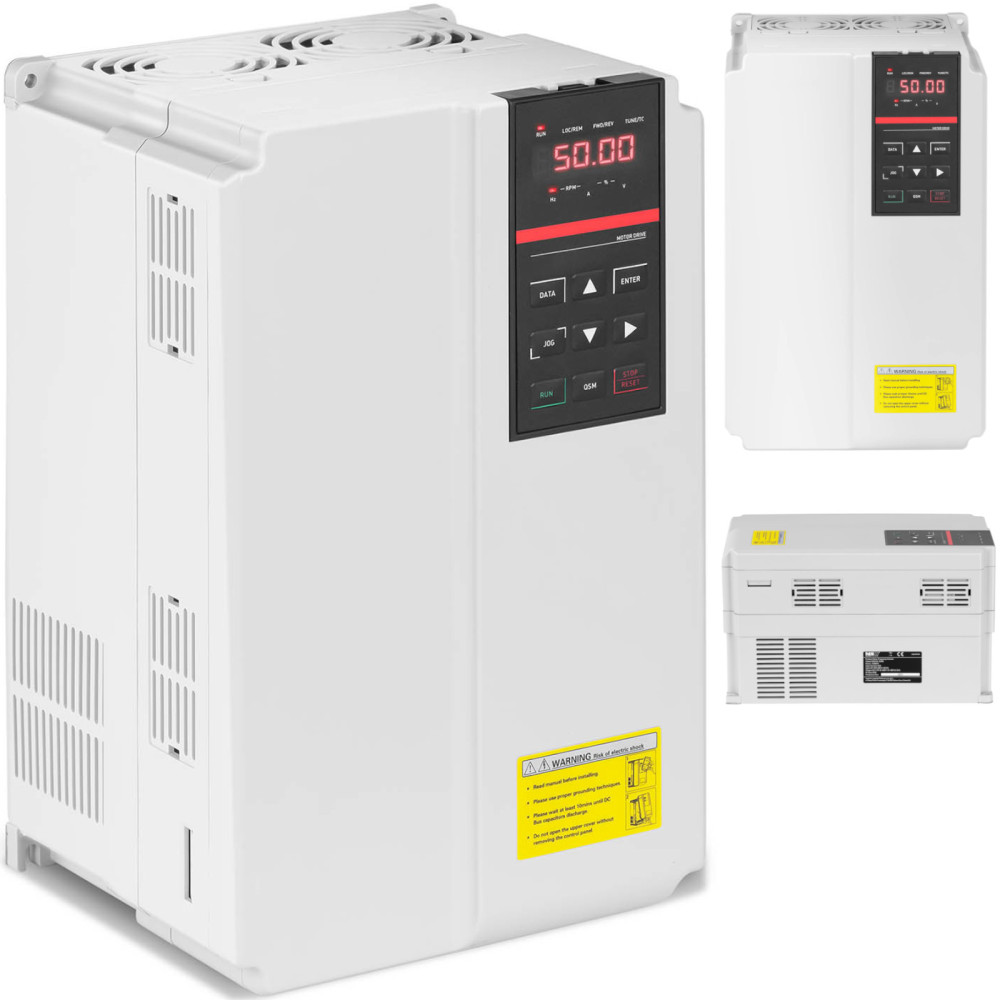

15kW sagedusmuundur 20km 380V 50-60Hz

Tootja kood: 10061535
Brändi konverter MSW jaoks 15kW / 20 hp Kolmefaasilise pingega toega on täpsus, lihtsalt kasutatav ja mitmekülgne seade. See suure jõudlusega vektor inverter üldise madala kiirusega sihtkoha ja kõrge pöördemomendiga. Seadmeid tuleks kasutada tubades ja kaitsta otsese päikesevalguse, tolmu, söövitavate ja tuleohtlike gaaside, õli udu, paari, vee, soola jne vastu 380 V Sellel on kiiruse anduri vektori juhtimine, vektori juhtimine ilma anduri ja v / f kontrollita. See toetab ka V / F eraldusjuhtimist. Lihtne seadistusjuhtimine võimaldab ekraani LED. Seadmed on varustatud piduriga. Elektrimootor 15 kW Sellel on mitmeid tagatiseid, sealhulgas ülekuumenemist, valikuline multifunktsionaalne kaart ja analoogsisend A L 3. Mootori temperatuuri anduri sisend on vastuvõetav. Toetussagedust saab reguleerida automaatselt vastavalt koormuse omadustele. Inverteril on lineaarne või lineaarne kiirendus ja kõver ja neli tüüpi kiirendus- ja vabanemisaega (0.0-6500.0 Sek). Võimaldab saavutada töö kiirus kuni 16 segmenti tänu sisseehitatud kontrollerile Plc või juhtterminal. Automaatne pinge reguleerimine teeb vooluvõrgu muutuste korral väljundpinget ikka veel konstantsena (32 a). Automaatne voolu- ja pinge piirang töötamise ajal takistab see ülevoolu või ülepinge tõttu väljalülitamist. Automaatne pöördemomendi piiramine väldib ülevoolu sulgemist. Pöördemomendi reguleerimine võib toimuda suletud silmusvektori režiimis.
Toote omadused:

• - mootori mootori 15 kW / 20 hj 380V kolmefaasilise toega,
• - täpne vektori juhtimine (koos anduriga ja ilma) ja v / f kontrolli optimaalse pöördemomendi kõvera jaoks,
• - LED-ekraan tagab parameetrite mugava seadistamise,
• - mitmesugused liidesed ja ulatuslikud konfiguratsiooniparameetrid mitmesuguste rakenduste jaoks, \ t
• - ohutu kaitse kaudu ülekuumenemise, ülepinge, pinge, ülevoolu, ülekoormuse ja lühiste (mootoriga kaitstud mootori) eest.

Tehnilised parameetrid:

• - Kataloogi number - 10061535
• - artikkel - Uusi
• - Mudel - MSW-Fi-15000
• - kiirendus ja vabastamise kõver - Erastamine ja vabastamine lineaarse või vastavalt kõverale s, neli tüüpi kiirendus- ja vabanemisaja 0,0 ~ 6500,0 s kiirenduse ja vabastamise aega 0,0 ~ 6500,0 s
• - digitaalse määruse täpsus [Hz] - 0.01
• - praegune väärtus [%] - 0.0-100
• - pidurdus aeg - Pidurdus aeg: 0 ~ 36 s
• - vedaja sagedus - 0,5 ~ 16 kHz
• - Juhtimisrežiim - Vector Control Open Loop (SVC) V / F, vektori juhtimine suletud silmuses (FVC), juhtimine v / f
• - ümbritseva keskkonna temperatuur [deg C] - 10-40
• - DC pidurdussagedus - 0,00 Hz kuni ca. Max. Sagedus
• - võtmelukk - Nii,
• - IP kaitse kraad - 20
• - voolu sissepääsu kohta [A] - 35
• - sagedus [Hz] - 50-60
• - töö niiskus [%] - Vähem kui 90%
• - voolu väljumisel [A] - 32
• - Ülekoormuse kaitse - Nii,
• - mootor - 15 kW / 20 hj
• - mootori kaitse ülekuumenemise vastu - Valikuline mitmeotstarbeline kaart, analoog A L 3, vastuvõetav mootori temperatuuri anduri sisend
• - lühise kaitse - Nii,
• - kaitse maksimaalse voolu ületamise eest - Nii,
• - kaitse ülekuumenemise vastu - Nii,
• - ülekoormuse võimalus - Masina tüüp G: 150% 60-ndate reitinguvooluga, 180% 3S-i hinnangust, tüüp P: 120% nimivooluvoolu 60s, 150% normitud praegused 3S
• - Ekraan - LED
• - Maksimaalne sagedus - Vector Control: 0 ~ 300 Hz, Control V / F: 0 ~ 3200 Hz v / f
• - Punkti sagedusala [Hz] - 0.00-50.00
• - pinge [V] - 380
• - Punkti ajakiirendus ja vabastamine [s] - 0.0-6500.0
• - võim [W] - 7500
• - võim [W] - 7,500
• - Kaitse liiga kõrge pinge vastu - Nii,
• - PLC-draiver töötamiseks mitme kiirusega - See jõuab operatsiooni kiiruseni kuni 16 segmenti tänu sisseehitatud PLC kontrollerile või juhtterminalile
• - Simulatsiooni korrigeerimine - Maksimaalne sagedus x 0,025%
• - pöördemomendi juhtimise täpsus - + 0,5% (FVC)
• - Säilitumistemperatuur [deg C] - 20-60
• - tõstemoment - Automaatne pöördemomendi tõstmine, pöördemomendi tõstmine 0,1-30%
• - Speed Range - 1: 100 (SVC), 1: 1000 (FVC)
• - eraldamine v / f - Täielik eraldamine, eraldamine
• - v / f cross - Kolm teed v / f: multi-punkti tüüp, lineaarne tüüp, lõpmatu kõver v / f võimsus
• - Ajakontrolli funktsioon [min] - 0.0-6500.0
• - algus hetk - Masin G: 0,5 Hz / 150% (SVC), 0 Hz / 180%, masin P (FVC): 0,5 Hz / 100%
• - pideva kiiruse täpsus - + 0,5% (SVC), ± 0,02% (FVC)
• - pöörlemiskaitse - Nii,
• - Mõõdud (DXSXW) - 32 x 21 x 19 cm
• - kaal - 6 kg
• - Saadetise mõõtmed (DXSXW) - 41 x 29 x 29 cm
• - laevandus kaal - 7 kg

Lisatud:

• - sagedusmuundur
• - Pühendumine pole komplekti
