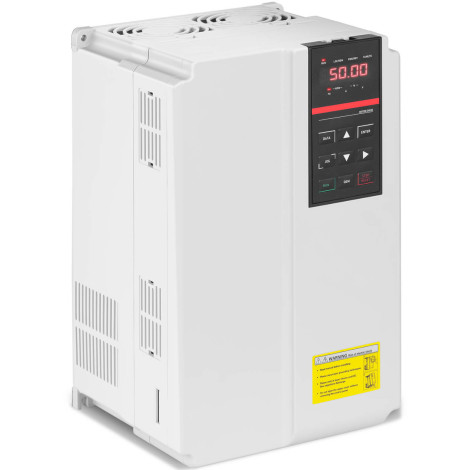

Convertisseur de fréquence 15kw 20km 380V 50-60Hz

Code du fabricant: 10061535
Convertisseur de marque MSW pour 15kw / 20hp Avec un support de tension triphasé est un dispositif de précision, facile à utiliser et polyvalent. Cet onduleur de vecteur haute performance de la destination générale basse vitesse et de couple élevé. Les dispositifs doivent être utilisés dans les chambres et protéger contre la lumière directe du soleil, la poussière, les gaz corrosifs et inflammables, les brouillards d'huile, les paires, l'eau, le sel, etc. Convertisseur triphasé 380 V Il a une commande de vecteur de capteur de vitesse, un contrôle de vecteur sans capteur et un contrôle V / F. Il prend également en charge le contrôle de séparation V / F. La commande de réglage facile permet l'affichage LED. L'équipement est équipé d'un frein. Moteur électrique 15 kW Il possède un certain nombre de garanties, y compris une surchauffe, une carte multifonctionnelle optionnelle et une entrée analogique A L 3. L'entrée du capteur de température du moteur est acceptable. La fréquence de support peut être réglée automatiquement en fonction des caractéristiques de charge. L'onduleur a une accélération linéaire ou linéaire et une courbe et quatre types d'accélération et de temps de libération (0.0-6500.0 Sec). Vous permet d'atteindre la vitesse de travail jusqu'à 16 segments grâce au contrôleur intégré PLC ou terminal de contrôle. Le réglage automatique de la tension permet de modifier la tension secteur, la tension de sortie peut toujours être maintenue constante (32 A). Restriction de courant et de tension automatique En cours de fonctionnement, il empêche la désactivation de la surintensité ou de la surtension. La limitation de couple automatique évite l'arrêt de la surintensité. Le contrôle du couple peut avoir lieu en mode vecteur de boucle fermée.
Caractéristiques du produit:

• - moteur moteur 15 kW / 20 HP avec support triphasé 380V,
• - contrôle de vecteur précis (avec et sans capteur) et contrôle V / F pour la courbe de couple optimale,

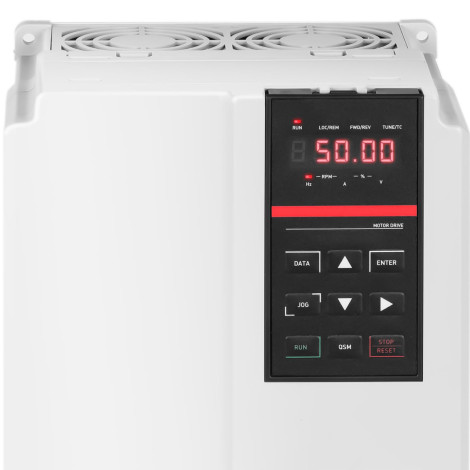

• - L'affichage à LED assure un paramétrage pratique des paramètres et de leur contrôle,
• - diverses interfaces et paramètres de configuration étendus pour une large gamme d'applications,
• - Sécurité par la protection contre la surchauffe, la surtension, la tension, la surintensité, la surcharge et les courts-circuits (moteur protégé contre le moteur).

Paramètres techniques:

• - Numéro de catalogue - 10061535
• - article - Nouvelle
• - modèle - MSW-Fi-15000
• - courbe d'accélération et de libération - Exemption et relâchement linéaire ou selon la courbe S, quatre types d'accélération et de temps de libération 0,0 ~ 6500,0 S Gamme d'accélération et de temps de libération de 0,0 ~ 6500,0 S
• - Précision de la réglementation numérique [Hz] - 0.01
• - valeur actuelle [%] - 0.0-100
• - Temps de freinage - Temps de freinage: 0 ~ 36 s
• - fréquence porteuse - 0,5 ~ 16 kHz
• - Mode de contrôle - Contrôle de vecteur en boucle ouverte (SVC) V / F, contrôle de vecteur en boucle fermée (FVC), Contrôle V / F
• - température ambiante [deg C] - 10-40
• - Fréquence de freinage CC - De 0,00 Hz à env. Max. La fréquence
• - Verrou de clé - Donc
• - Diplôme de protection IP - 20
• - Courant sur l'entrée [A] - 35
• - Fréquence [Hz] - 50-60
• - humidité de travail [%] - Moins de 90%
• - Courant sur la sortie [A] - 32
• - Protection des surcharges - Donc
• - moteur - 15 kW / 20 hp
• - Protection du moteur contre la surchauffe - Carte polyvalente optionnelle, analogique A L 3, entrée de capteur de température de moteur acceptable
• - Protection de court-circuit - Donc
• - Protection contre dépassant le courant maximum - Donc
• - protection contre la surchauffe - Donc
• - Possibilité de surcharge - Type de machine G: 150% du courant nominal des années 60, 180% du courant nominal 3S, type P: 120% du courant nominal 60, 150% de courant nominal 3s 3S
• - Affichage - LED
• - Fréquence maximale - Contrôle de vecteur: 0 ~ 300 Hz, Contrôle V / F: 0 ~ 3200 Hz V / F
• - plage de fréquences de point [Hz] - 0.00-50.00
• - Tension [V] - 380
• - Accélération et sortie du temps [s] - 0.0-6500.0
• - puissance [W] - 7500
• - puissance [W] - 7,500
• - Protection contre trop haute tension - Donc
• - pilote d'automate pour travailler avec plusieurs vitesses - Il atteint la vitesse d'exploitation jusqu'à 16 segments grâce au contrôleur d'automate ou à la borne de commande intégrée.
• - Réglage de la simulation - Fréquence maximale x 0,025%
• - Précision du contrôle du couple - + 0,5% (FVC)
• - température de stockage [deg C] - 20-60
• - couple d'élevage - Soutien automatique du couple, levage manuel du couple 0,1-30%
• - plage de vitesse - 1: 100 (SVC), 1: 1000 (FVC)
• - séparation v / f - Séparation complète, séparation
• - V / F Crook - Trois routes V / F: type multi-point, type linéaire, courbe infini V / F
• - fonction de contrôle de temps [min] - 0.0-6500.0
• - moment de départ - Machine G: 0,5 Hz / 150% (SVC), 0 Hz / 180%, Machine P (FVC): 0,5 Hz / 100%
• - Précision de la vitesse constante - + 0,5% (SVC), ± 0,02% (FVC)
• - Protection de rotation - Donc
• - Dimensions (DXSXW) - 32 x 21 x 19 cm
• - Poids - 6 kg
• - Dimensions de l'envoi (DXSXW) - 41 x 29 x 29 cm
• - Poids de l'expédition - 7 kg

Inclus:

• - convertisseur de fréquence
• - pas de fiche dans l'ensemble
