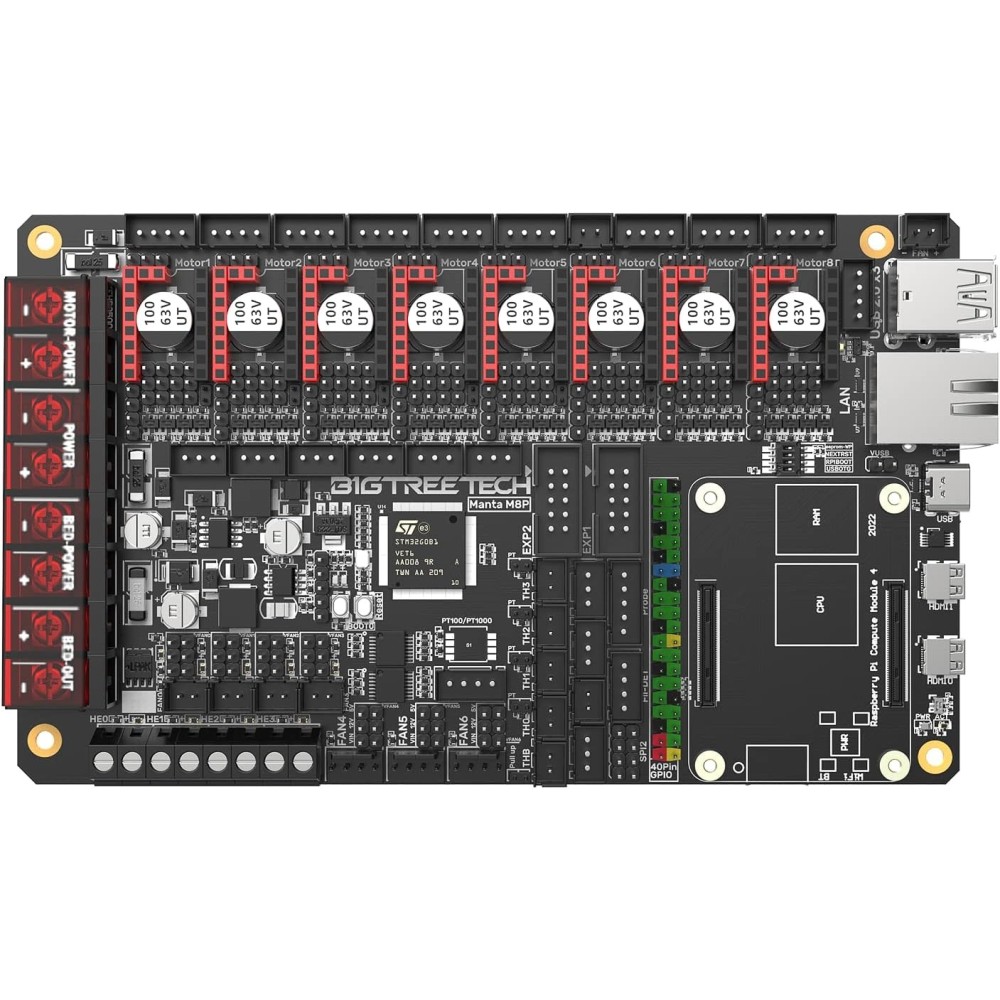

Plaque de commande Manta M8P BigTreetech Manta, Firmware Clipper / Marlin / RRF, utilisé

La plaque de commande BigTreeTech Manta M8P utilise un système de contrôle principal de 32 bits de la série ARM Cortex-M0 + STM32G0B1VET6 avec la fréquence du noyau de 64 MHz. Les transistors MOSFET hautes performances ont été utilisés pour réduire le chauffage.

L'alimentation sur la carte principale Manta M8P utilise la puce TPS5450-5A qui prend en charge l'alimentation DC12 / 24V; Le courant de sortie maximal de cette puce est jusqu'à 5A et la valeur de crête peut atteindre 6a, ce qui prend parfaitement la puissance de la framboise.

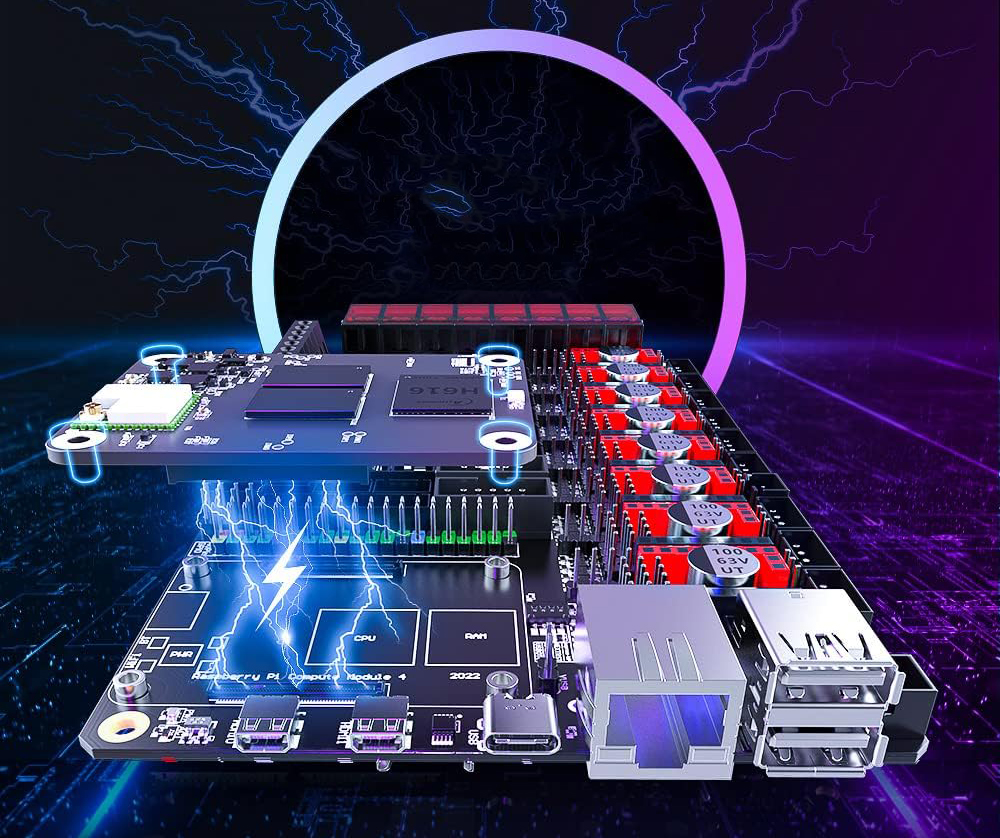

Contrôle et carte principale Utilisez la méthode de connexion BTB, qui permet de sélectionner d'autres solutions principales que cm4, par exemple. Bigtreetech cb1. Une carte mère se réserve l'interface d'extension SPI.

La thermistance peut choisir la valeur de la résistance d'entreprise à l'aide du cavalier, en soutenant PT1000 sans modules externes, qui est pratique pour les amateurs de bricolage; La plaque de commande réserve une interface à trois valeurs d'un ventilateur à quatre fils pouvant être utilisé pour connecter le refroidissement de l'eau.

Vous pouvez mettre à jour le logiciel MCU à l'aide de la carte SD ou de la DFU à l'aide de la commande FAITE FLOO avec une tondeuse. La carte mère se réserve l'interface de commutation de proximité et prend en charge la sélection NPN et PNP, avec l'option de tension (24 V, 12 V, 5 V) et la sélection de tension VFAN6.

TPS5450-5A

Prend en charge l'entrée d'alimentation DC12 / 24 V, courant de sortie jusqu'à 5 A, valeur maximale jusqu'à 6 A, support idéal pour la tarte à framboise.

Choisissez des fans de CNC

Vous pouvez sélectionner une tension 24 V, 12 V et 5 V pour éliminer le module de transformateur externe et réduire les dommages.

Trois ports de ventilateur à 4 broches

Un ventilateur à trois broches du ventilateur est réservé et peut être utilisé pour se connecter à un dispositif de refroidissement d'eau.

Réserve CSI et DSI

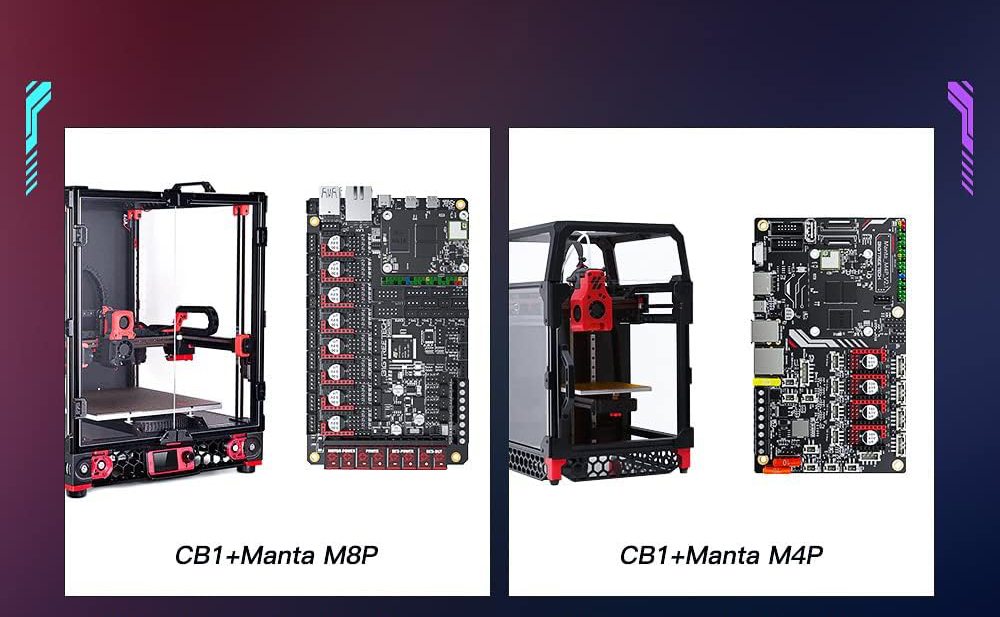

Capturer votre imagination. Le port DSI / CSI ne fonctionnera que lorsque le module CM4 est utilisé. M8P / M4P + CB1 peut gérer le caméscope USB.

Capteur de filament intelligent

Soutient la détection de l'absence de filament.

Bltouch v3.1

Prend en charge le capteur de nivellement automatique de la table.

Éteindre automatiquement

Prend en charge l'éteindre après avoir sélectionné un numéro.

Lumières RVB

Prend en charge les lumières RVB.
