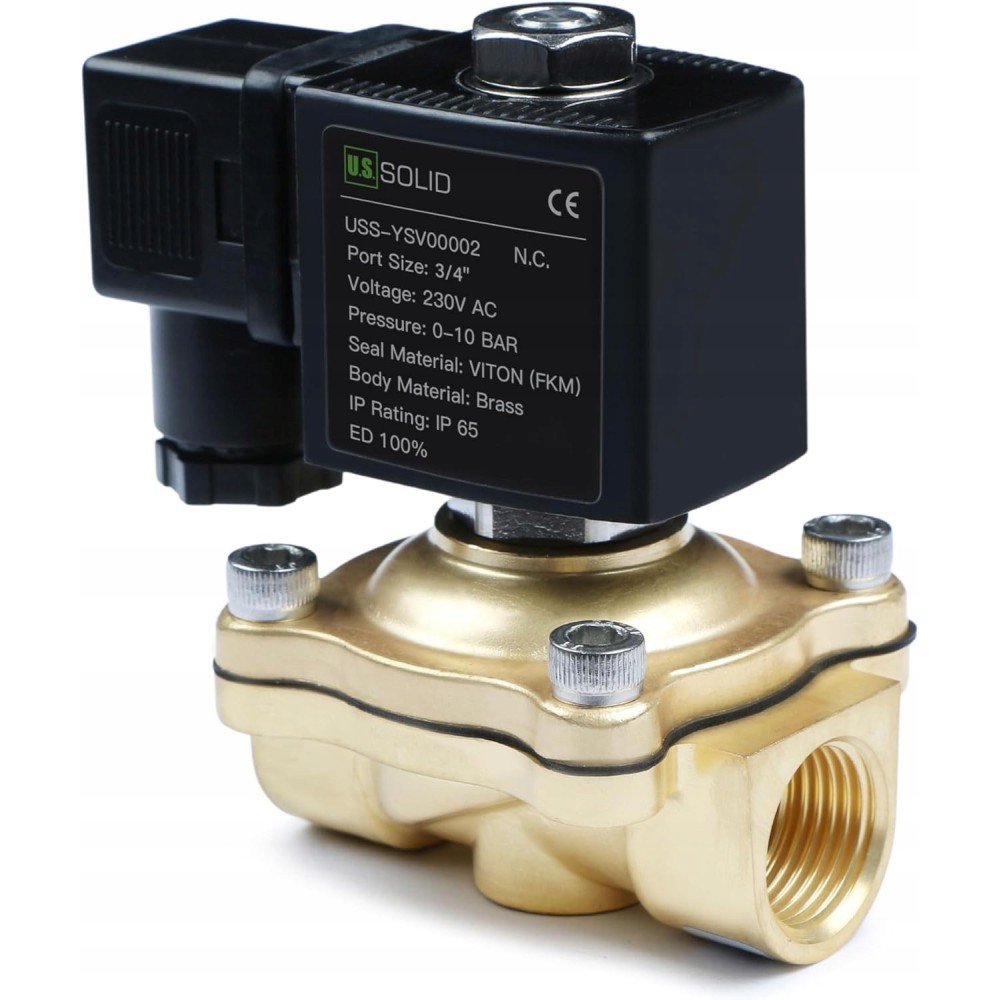

Zawór elektromagnetyczny U.S. Solid 1/2" 230 V, zamknięte, NC 0-10 bar

Stopień ochrony IP65

Zawory magnetyczne mają stopień ochrony IP65, tzn. są zabezpieczone przed pryskającą wodą. Jednak w przypadku stałej instalacji na zewnątrz zaleca się wyposażenie zaworów w obudowę ochronną. Nie nadają się do stosowania pod wodą.

Ciśnienie robocze

Wszystkie zawory magnetyczne wymagają minimalnego ciśnienia do uruchomienia. Te półbezpośrednie zawory wymagają co najmniej 0,1 bara. Maksymalne ciśnienie wynosi 10 bar.

Instalacja filtra

Aby uniknąć problemów z zaworem, zalecamy zainstalowanie filtra, gdy w wodzie znajdują się cząsteczki. Jeśli zawór nie może się całkowicie zamknąć lub otworzyć, jest to zazwyczaj spowodowane zanieczyszczeniami wewnątrz zaworu. W takim przypadku należy otworzyć zawór i wyczyścić części wewnętrzne.

Kierunek przepływu

Należy pamiętać, że na spodzie zaworu magnetycznego znajduje się strzałka wskazująca kierunek montażu lub przepływu. Zawór elektromagnetyczny można zamontować tylko w podanym kierunku przepływu. Montaż w przeciwnym kierunku prowadzi do tego, że zawór elektromagnetyczny nie działa prawidłowo.

Złącza

Do tego zaworu dostępne są dwa rodzaje połączeń:

• Typ 1: Przygotuj kable o minimalnej powierzchni przekroju 0,75 mm2 i średnicy zewnętrznej 7-9 mm. Połącz kable z trzpieniami za pomocą bocznego złącza.
• Typ 2: Wyjmij wtyczkę boczną i podłącz kołki bezpośrednio do terminala.

Należy pamiętać, że pisaki z lewej i prawej strony mogą być przyporządkowane literami L (+) lub N (-). Trzeci trzpień (w środku górnej lub dolnej strony) jest połączony z ziemią/masą ochronną.

Cykle pracy

Normalne jest, że zawory elektromagnetyczne nagrzewają się po dłuższym okresie eksploatacji (do ok. 80°C). Nie martw się, nasza szpula może wytrzymać maksymalną temperaturę 180°C. Ten zawór obsługuje ciągłą pracę w 100%, ale nie zalecamy ciągłej pracy ciągłej. Skraca to żywotność zaworu i może wypalić cewkę.

• Rozmiar gwintu:    1/2"
• Materiał korpusu:    Mosiądz
• Uszczelka:    Viton
• Gwint:    Gwint G
• Tryb pracy:    Normalnie zamknięty N/C, półbezpośredni
• Napięcie:    220 V AC ± 10%
• prąd:    0,1 A
• Moc znamionowa:    22 VA
• Przekrój otworu:    15 mm
• Wartość CV:    4,5 CV
• Ciśnienie robocze:    0-10 bar / 0-1 MPa (do powietrza, wody, oleju)
• Temperatura robocza: - 30° do 150°C (-22℉ do 302℉)
