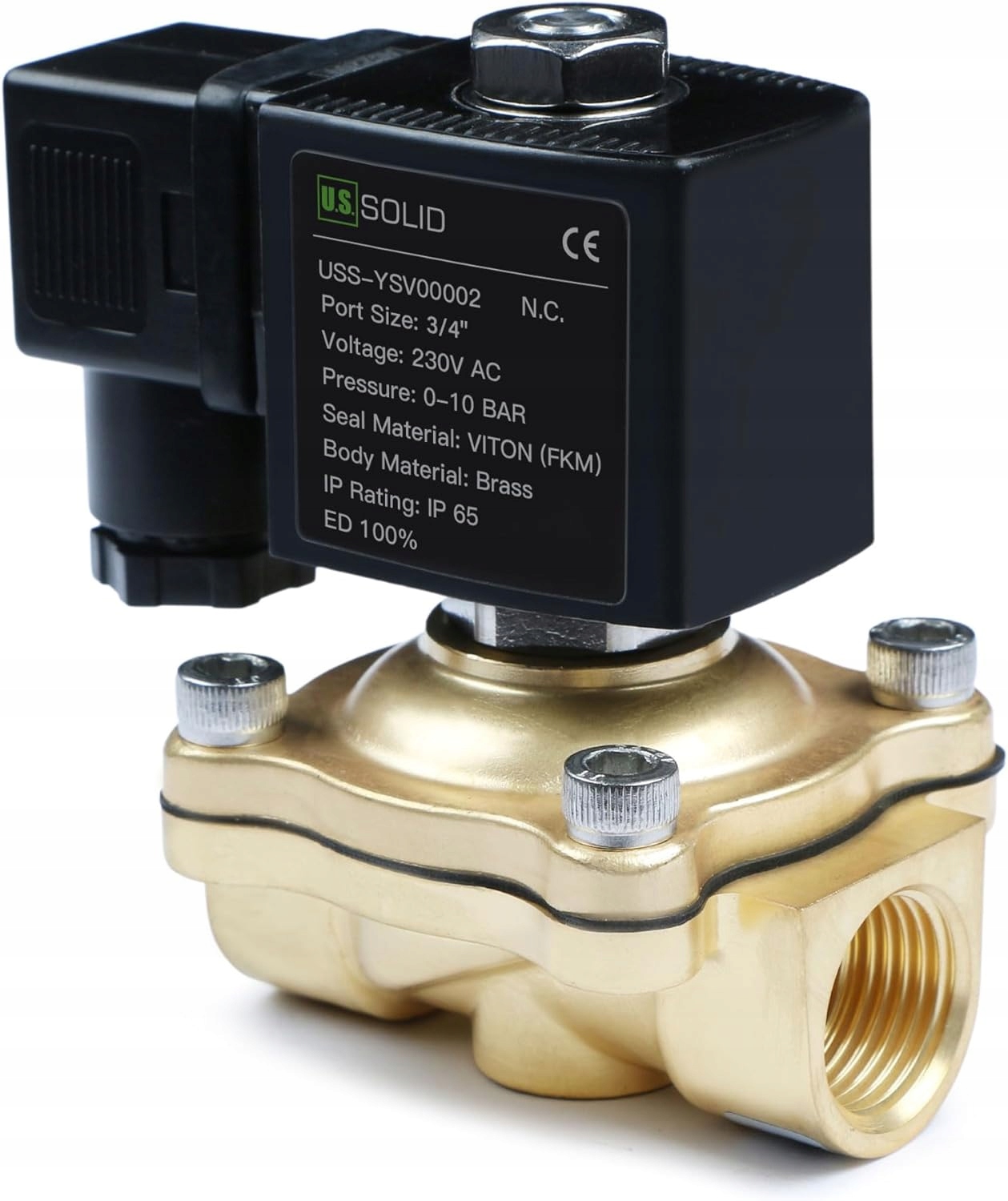

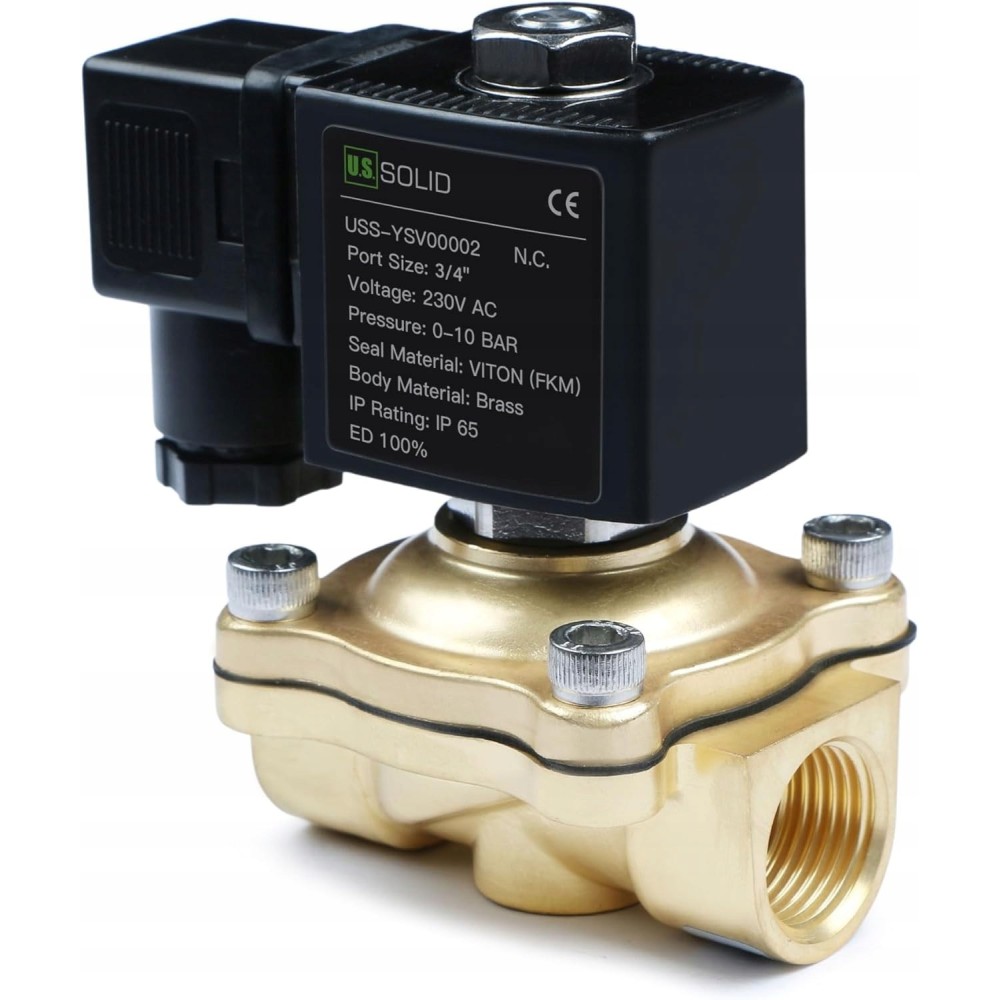

Vanne électromagnétique U.S. 1/2 "230 V, fermé, NC 0-10 bar

Diplôme de protection IP65

Les vannes magnétiques ont une protection IP65, c'est-à-dire qu'ils sont protégés contre la pulvérisation de l'eau. Cependant, dans le cas d'une installation constante à l'extérieur, les vannes sont recommandées dans le boîtier de protection. Ils ne conviennent pas à une utilisation sous l'eau.

Pression de travail

Toutes les vannes magnétiques nécessitent une pression minimale pour démarrer. Ces vannes semi-directionnelles nécessitent au moins 0,1 bar. La pression maximale est de 10 bars.

Filter installation

Pour éviter les problèmes avec la vanne, nous vous recommandons d'installer un filtre lorsque des particules sont dans l'eau. Si la vanne ne peut pas complètement fermer ou ouvrir, elle est généralement causée par des polluants à l'intérieur de la vanne. Dans ce cas, ouvrez la vanne et nettoyez les pièces internes.

Direction de flux

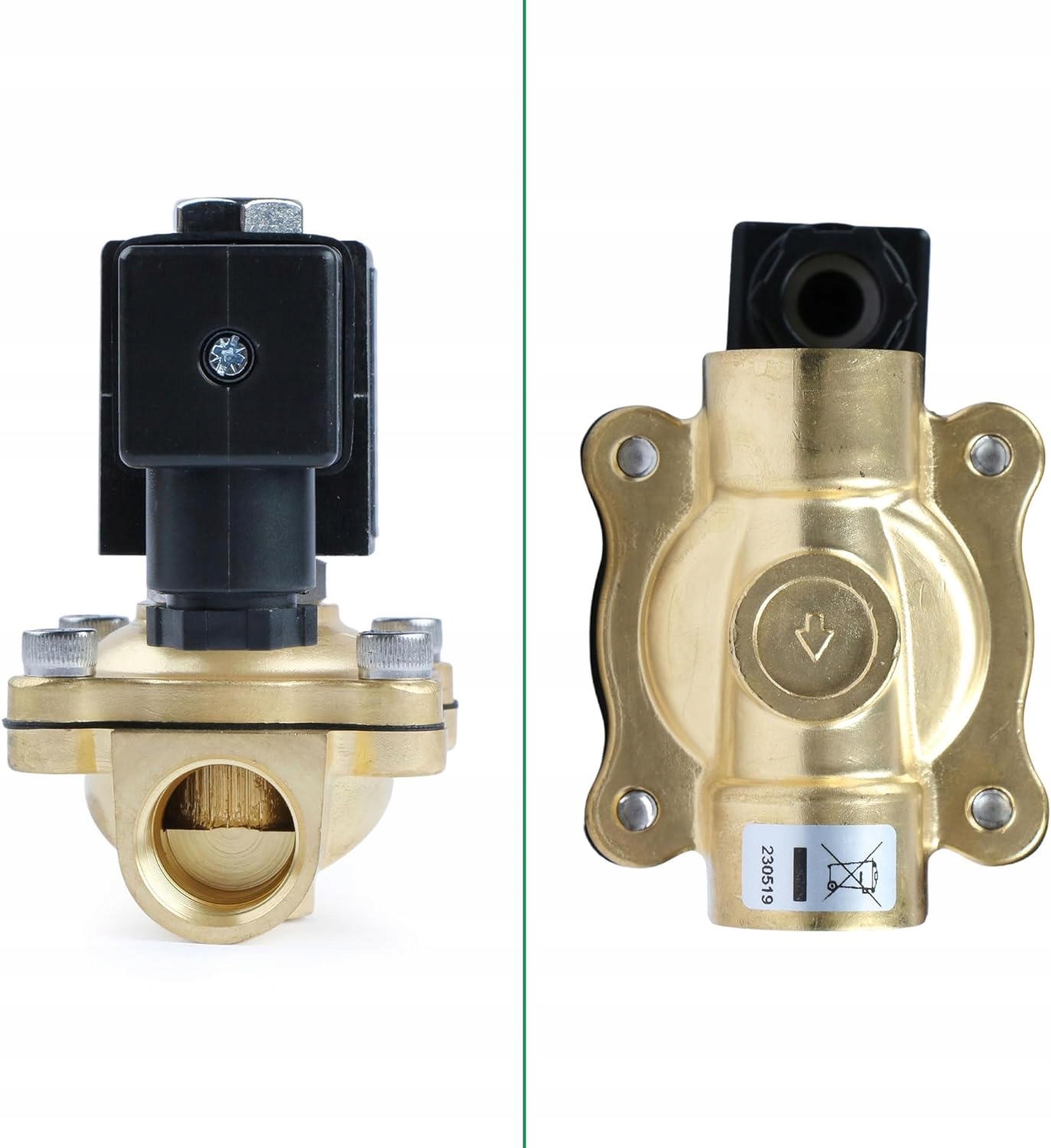

Veuillez noter qu'une flèche indiquant la direction de l'assemblage ou du débit est au bas de la vanne magnétique. La vanne électromagnétique ne peut être montée que dans la direction de débit donné. L'installation dans la direction opposée conduit à la vanne électromagnétique ne fonctionne pas correctement.

Connecteurs

Deux types de connexions sont disponibles pour cette vanne:

• Type 1: Préparez des câbles avec une section minimale d'une section transversale de 0,75 mm2 et de diamètre extérieur de 7 à 9 mm. Connectez les câbles avec des broches à l'aide d'un connecteur latéral.
• Type 2: Retirez la fiche latérale et connectez les broches directement au terminal.

Gardez à l'esprit que les étiquettes de gauche et à droite peuvent être attribuées à des lettres L (+) ou N (-). La troisième broche (au milieu de la partie supérieure ou inférieure) est reliée au sol sol / protecteur.

Cycles de travail

Il est normal que les vannes électromagnétiques chauffent après une période d'utilisation plus longue (jusqu'à environ 80 ° C). Ne vous inquiétez pas, notre spool peut résister à la température maximale de 180 ° C. Cette vanne prend en charge une opération continue de 100%, mais nous ne recommandons pas de fonctionnement continu continu. Il raccourcit la vie de la vanne et peut brûler la bobine.

• Taille du fil: 1/2 "
• Matériau du corps: laiton
• Joint: Viton
• Fil: thread g
• Mode de fonctionnement: Normalement fermé N / C, Semi-Media
• Tension: 220V AC ± 10%
• Électricité: 0.1 A
• Puissance nominale: 22 VA
• Coupe transversale du trou: 15 mm
• Valeur CV: 4.5 CV
• Pression de travail: 0-10 Bar / 0-1 MPa (pour l'air, l'eau, l'huile)
• Température de travail: - 30 ° à 150 ° C (-22 ℉ à 302)
