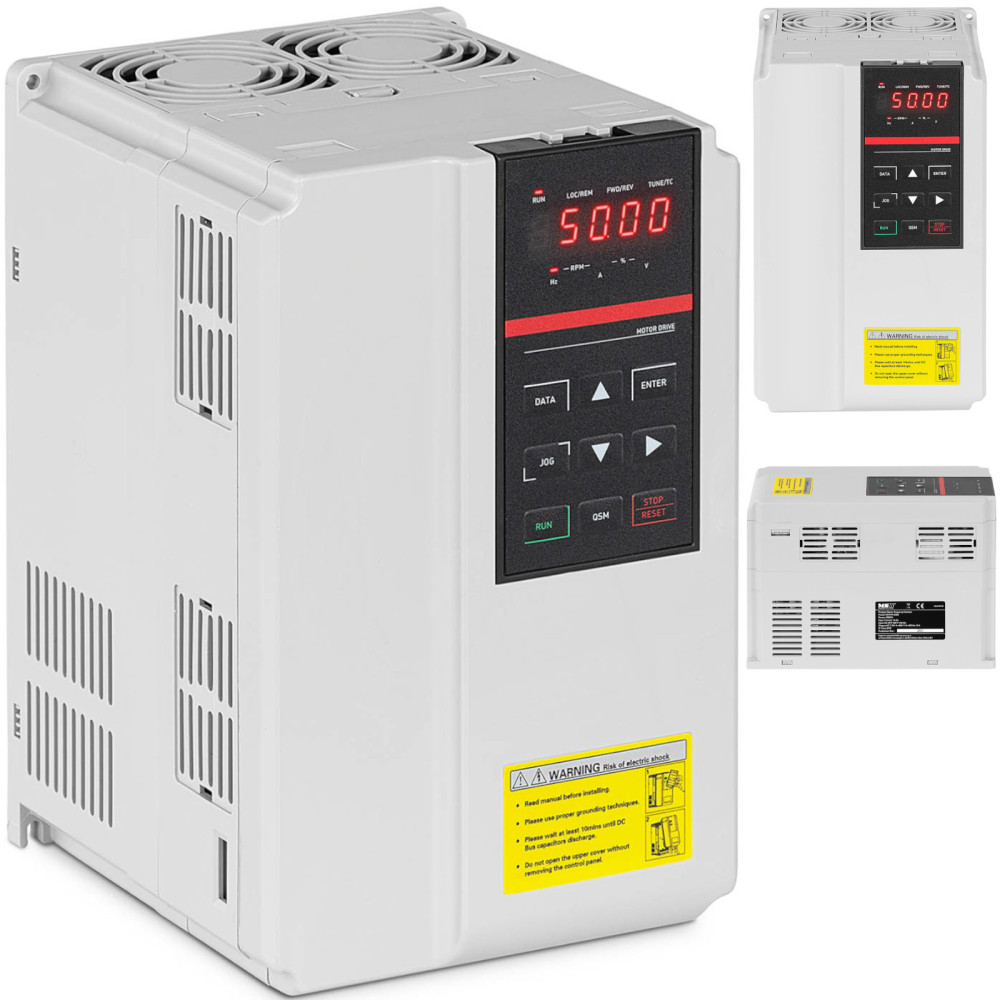

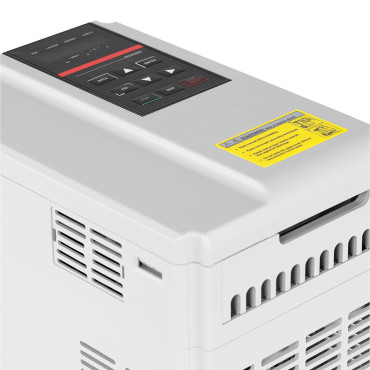

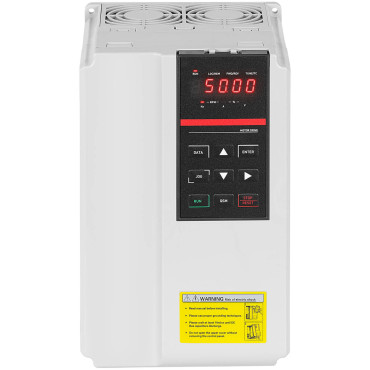

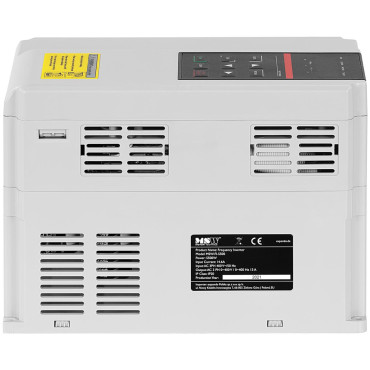

55 kW 75km 400V 50-60Hz frekvensomvandlare

Tillverkarens kod: 10061531
Varumärkeomvandlare MSW Med effektområdet till 5,5 kW, 7,5 km och trefasspänningsstöd 400 V Det är en precision, lättanvänd och mångsidig enhet. Denna högpresterande vektoromformare av allmän låghastighetsdestination och högt vridmoment. Använd enheten inuti rummen och skydda mot direkt solljus, damm, korrosionsgaser och brandfarlig, oljemått, ånga, vatten, salt etc. Trefasomvandlaren 400 V har en hastighetssensorvektorskontroll, vektorstyrning utan sensor och V / F-kontroll. Det stöder också v / f separationskontroll. Enkel inställningsstyrning Tillåter displayen Led. Utrustningen är utrustad med en broms. 5.5 KW Motor har ett antal säkerhet, inklusive före överhettning, ett valfritt multifunktionskort och analog ingång A L 3. Motortemperaturgivarens ingång är acceptabel. Stödfrekvensen kan justeras automatiskt enligt belastningsegenskaperna. Frekvensomvandlaren har en linjär och linjär acceleration eller genom kurvas och fyra typer av acceleration och frisättningstid (0.0-6500.0 SEK). Låter dig uppnå farten på arbetet upp till 16 segment tack vare den inbyggda kontrollen PLC eller kontrollterminal. Automatisk spänningsjustering gör när nätspänningen ändras, kan utspänningen fortfarande hållas konstant (13a). Automatisk ström och spänningsbegränsning Under drift, det förhindrar att avstängning på grund av överström eller överspänning. Automatisk vridmomentbegränsning undviker överströmsavstängningskontrollen kan hållas i ett stängt vektortillstånd.
Produktfunktioner:

• - 5,5 kW motor, 7,5 km med 300 V trefasstöd,
• - Precis vektorkontroll (med och utan sensor) och V / F-kontroll för den optimala vridmomentkurvan,

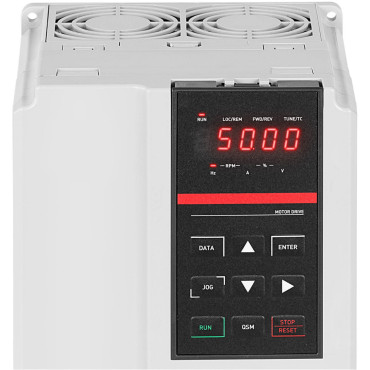

• - LED-visning som garanterar okomplicerad konfiguration och kontroll,
• - olika gränssnitt och omfattande konfigurationsparametrar för ett brett utbud av applikationer,
• - Säker genom överhettning, överhettning, överbelastning, överbelastning, överbelastning och kortslutning, skyddar motorer.

Tekniska parametrar:

• - Katalognummer - 10061531
• - Artikel - Ny
• - Modell - MSW-Fi-5500
• - Acceleration och frisättningskurva - Accelerera och frigöra linjär eller samkurva S, fyra typer av acceleration och frisättningstid 0,0 ~ 6500,0 s, Område av acceleration och frisättningstid 0,0 ~ 6500,0 s
• - Noggrannhet för digital reglering [Hz] - 0.01
• - Aktuellt värde [%] - 0.0-100
• - Bromsningstid - Bromsningstid 0,0 s ~ 36,0 s
• - Bärarfrekvensen - 0,5 kHz ~ 16 kHz
• - Kontrollläge - Vektor kontroll i öppen loop (SVC) v / F, vektorkontroll i sluten slinga (FVC) kontroll V / F
• - Omgivningstemperatur [deg C] - 10 - 40
• - DC-bromsfrekvens - 0,00 Hz ~ Maximal frekvens
• - Key Lock - Så
• - IP-skyddsexamen - 20
• - Nuvarande på ingången [A] - 14.6
• - Frekvens [Hz] - 50-60
• - Arbetsfuktighet [%] - Mindre än 95%
• - Nuvarande på utgången [A] - 13
• - Överbelastningsskydd - Så
• - Motor - 5,5 kW, 7,5 km
• - Motorskydd mot överhettning - Valfritt multifunktionskort, analog ingång A L3, motorns temperatursensoringång är acceptabel
• - Kortslutningsskydd - Så
• - Skydd mot att överskrida maximal ström - Så
• - Skydd mot överhettning - Så
• - Möjlighet att överbelasta - Maskintyp G: 150% nominellt ström 60 s 180% nominell aktuell typ 3S-maskin, maskin P: 120% av den nominella strömmen 60 S 150% nominella ström 3S
• - Visa - Led
• - Maximal frekvens - 0 ~ 300 Hz Vector Control, 0 ~ 3200 Hz Control V / F
• - Point frekvensområde [Hz] - 0.00-50.00
• - spänning [V] - 400
• -point time acceleration and release [s] - 0.0-6500.0
• - Kraft [W] - 5500
• - Kraft [W] - 7,5
• - Skydd mot för högspänning - Så
• - PLC-förare för att arbeta med flera hastigheter - Arbetshastighet upp till 16 segment tack vare den inbyggda PLC-kontrollen eller styrterminalen
• - Simuleringsjustering - Maximal frekvens x 0,025%
• - Precision av vridmomentstyrning - + 0,5% (FVC)
• - Lagringstemperatur [deg C] - 20-60
• - Öka vridmomentet - Automatiskt vridmomentlyftande manuellt vridning 0,1% ~ 30,0%
• - Hastighetsintervall - 1: 100 (SVC) 1: 1000 (FVC)
• - Separation v / f - Full separation, semi-separation
• - V / F Crook - V / F Tre vägar: linjär typ multi-punkt typ v / f w power n
• - Tidskontrollfunktion [min] - 0.0-6500.0
• - Startmoment - Maskin G: 0,5 Hz / 150% (SVC) 0 Hz / 180% (FVC), Maskin P: 0,5 Hz / 100%
• - Noggrannhet av konstant hastighet - + 0,5% (SVC) ± 0,02% (FVC)
• - Rotationsskydd - Så
• - Mått (DXSXW) - 25 x 16 x 17 cm
• - vikt - 3,3 kg
• - Sändningsdimensioner (DXSXW) - 29 x 24 x 25 cm
• - Fraktvikt - 3,8 kg

Ingår:

• - Frekvensomvandlare
• - Ingen plugg i uppsättningen
