55 kW 75 km 400V 50-60Hz sagedusmuundur

Tootja kood: 10061531
Brändi konverter MSW Võimsuse vahemikus 5,5 kW, 7,5 km ja kolmefaasilise pinge toe 400 V See on täpsus, lihtsalt kasutatav ja mitmekülgne seade. See suure jõudlusega vektor inverter üldise madala kiirusega sihtkoha ja kõrge pöördemomendiga. Kasutage seadme sees ja kaitsta otsese päikesevalguse, tolmu, korrosioonigaaside ja tuleohtliku, õli udu, auru, vee, soola jne eest See toetab ka V / F eraldusjuhtimist. Lihtne seadistusjuhtimine võimaldab ekraani LED. Seadmed on varustatud piduriga. 5.5 kW mootorile on mitmeid turvalisust, sealhulgas enne ülekuumenemist, valikuline multifunktsionaalne kaart ja analoogsisend A L 3. Mootori temperatuuri anduri sisend on vastuvõetav. Toetussagedust saab reguleerida automaatselt vastavalt koormuse omadustele. Sagedusmuunduril on lineaarne ja lineaarne kiirendus või kõverad ja neli tüüpi kiirendus- ja vabanemisaega (0.0-6500.0 Sek). Võimaldab saavutada töö kiirus kuni 16 segmenti tänu sisseehitatud kontrollerile Plc või juhtterminal. Automaatne pinge reguleerimine muudab vooluvõrgu muutuste korral, väljundpinget saab siiski pidevalt hoida konstantsena (13 a). Automaatne voolu- ja pinge piirang töötamise ajal takistab see ülevoolu või ülepinge tõttu väljalülitamist. Automaatne pöördemomendi piiramine väldib ülevoolu seiskamise kontrolli saab hoida suletud loop vektori režiimis.
Toote omadused:

• - 5,5 kW mootor, 7,5 km 300 V kolmefaasilise toega,
• - täpne vektori juhtimine (koos anduriga ja ilma) ja v / f kontrolli optimaalse pöördemomendi kõvera jaoks,

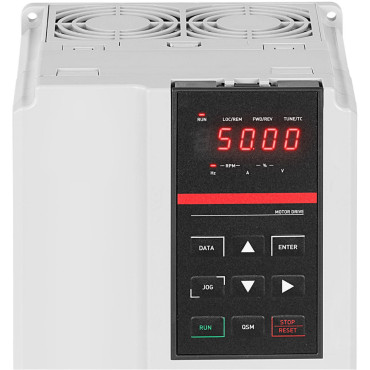

• - LED-ekraan, mis tagab lihtsa konfiguratsiooni ja kontrolli,
• - mitmesugused liidesed ja ulatuslikud konfiguratsiooniparameetrid mitmesuguste rakenduste jaoks, \ t
• - Ohutu, ülekuumenemise, ülekuumenemise, ülekoormuse, ülekoormuse, ülekoormuse ja lühistegade ülekuumenemise ja lühistegade ülekuumenemise, kaitseb mootoreid.

Tehnilised parameetrid:

• - Kataloogi number - 10061531
• - artikkel - Uusi
• - Mudel - MSW-Fi-5500
• - kiirendus ja vabastamise kõver - Lineaarsete või cu-kõverate kiirendamine ja vabastamine, neli tüüpi kiirendus ja vabastav aeg 0,0 ~ 6500,0 s, kiirenduse vahemik ja vabastav aeg 0,0 ~ 6500,0 s
• - digitaalse määruse täpsus [Hz] - 0.01
• - praegune väärtus [%] - 0.0-100
• - pidurdus aeg - Pidurdus aeg 0,0 s ~ 36,0 s
• - vedaja sagedus - 0,5 kHz ~ 16 kHz
• - Juhtimisrežiim - Vector Control avatud Loop (SVC) V / F, vektori juhtimine suletud silmus (FVC) juhtimine v / f
• - ümbritseva keskkonna temperatuur [deg C] - 10 - 40
• - DC pidurdussagedus - 0,00 Hz ~ Maksimaalne sagedus
• - võtmelukk - Nii,
• - IP kaitse kraad - 20
• - voolu sissepääsu kohta [A] - 14.6
• - sagedus [Hz] - 50-60
• - töö niiskus [%] - Vähem kui 95%
• - voolu väljumisel [A] - 13
• - Ülekoormuse kaitse - Nii,
• - mootor - 5,5 kW, 7,5 km
• - mootori kaitse ülekuumenemise vastu - Valikuline multifunktsionaalne kaart, analoogsisend A L3, mootori temperatuuri anduri sisend on vastuvõetav
• - lühise kaitse - Nii,
• - kaitse maksimaalse voolu ületamise eest - Nii,
• - kaitse ülekuumenemise vastu - Nii,
• - ülekoormuse võimalus - Masina tüüp G: 150% hinnatud voolu 60 S 180% nimivoolu tüüp 3S masin, masin P: 120% nimivoolu 60 S 150% nimivooluvooluga 3S
• - Ekraan - LED
• - Maksimaalne sagedus - 0 ~ 300 Hz vektori juhtimine, 0 ~ 3200 Hz juhtimine v / f
• - Punkti sagedusala [Hz] - 0.00-50.00
• - pinge [V] - 400
• - Punkti ajakiirendus ja vabastamine [s] - 0.0-6500.0
• - võim [W] - 5500
• - võim [W] - 7,5
• - Kaitse liiga kõrge pinge vastu - Nii,
• - PLC-draiver töötamiseks mitme kiirusega - Töökiirus kuni 16 segmenti Tänu sisseehitatud PLC kontrollerile või juhtrminalile
• - Simulatsiooni korrigeerimine - Maksimaalne sagedus x 0,025%
• - pöördemomendi juhtimise täpsus - + 0,5% (FVC)
• - Säilitumistemperatuur [deg C] - 20-60
• - tõstemoment - Automaatne pöördemoment Tõste manuaal pöördemomendi tõstmine 0,1% ~ 30,0%
• - Speed Range - 1: 100 (SVC) 1: 1000 (FVC)
• - eraldamine v / f - Täielik eraldamine, pooleldi eraldamine
• - v / f cross - V / F Kolm teed: lineaarse tüübi multi-punkti tüüp V / F W võimsus N
• - Ajakontrolli funktsioon [min] - 0.0-6500.0
• - algus hetk - Masin G: 0,5 Hz / 150% (SVC) 0 Hz / 180% (FVC), masin P: 0,5 Hz / 100%
• - pideva kiiruse täpsus - + 0,5% (SVC) ± 0,02% (FVC)
• - pöörlemiskaitse - Nii,
• - Mõõdud (DXSXW) - 25 x 16 x 17 cm
• - kaal - 3,3 kg
• - Saadetise mõõtmed (DXSXW) - 29 x 24 x 25 cm
• - laevandus kaal - 3,8 kg

Lisatud:

• - sagedusmuundur
• - Pühendumine pole komplekti
