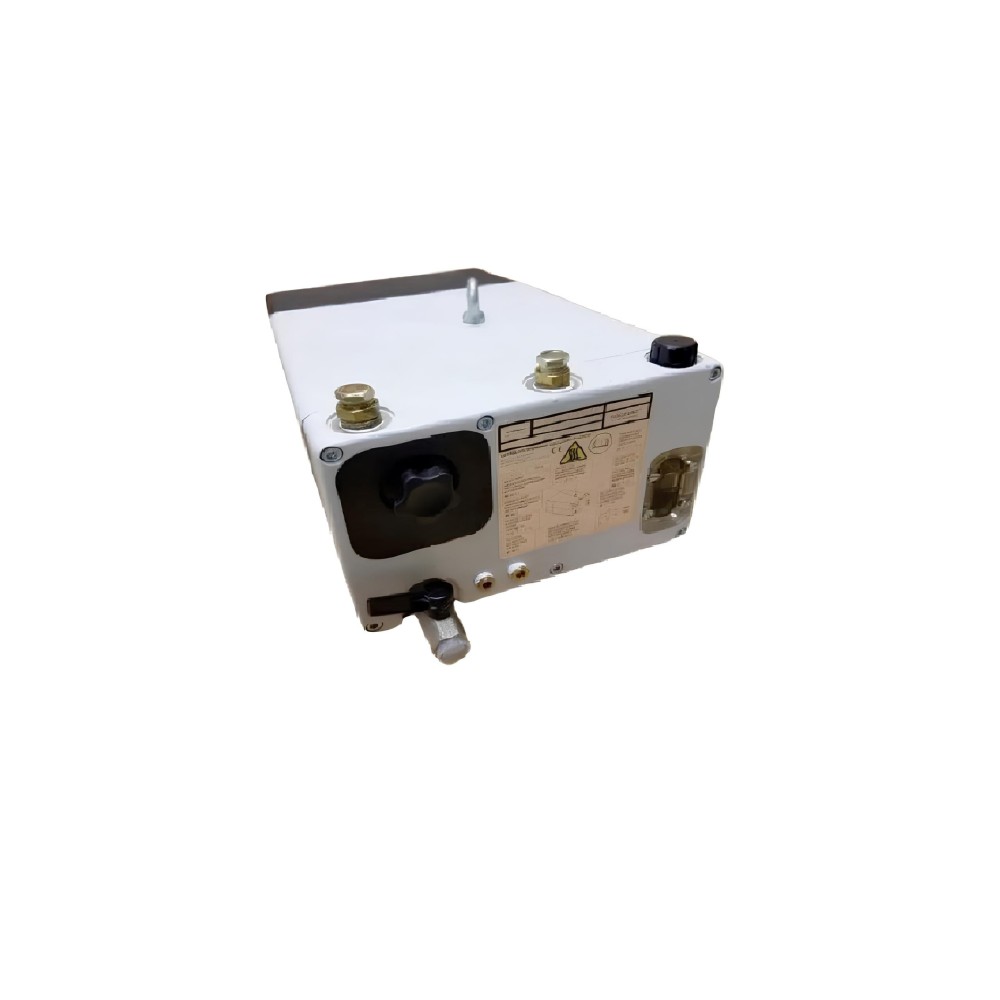

SOGEVAC SV25 A90L-0001-0425 Vakuumpumpe

SOGEVAC SV 16 og SV 25 (A90L-0001-0425) er enkeltfaset, forseglet med oliepumper.

Sugeventil, gasballastventil, afløbsfilter og oliekredsløb er integrerede funktionelle elementer Sogevac. Pumpen drives af en motor, der er direkte integreret med huset.

Rotoren (7/3), monteret ved excentrisk i pumpecylinderen (7/6), har tre flager (7/4), der deler pumpekammeret for flere rum. Volumenet af hver af dem ændrer periodisk sammen med rotorens rotation.

Under rotationen af rotoren udvides en del af sugpumpekammeret og suger gassen gennem indløbsåbningen (8 / A). Gassen passerer gennem en sil og en åben kontrolventil mod sugning og kommer ind i pumpekammeret.

Når rotoren stadig roterer, adskiller skulderen noget af pumpekammeret fra indløbet.

Denne del af pumpekammeret krymper, og gassen komprimeres, derefter udskilles gassen fra kammeret gennem afløbsventilen (7/7-8). Injiceret olie i pumpekammeret bruges til at forsegle, smøring og afkøling af pumpen.

Injiceret olie injiceret af komprimeret gas stoppes groft i bunden af olieskålen. Derefter filtreres det omhyggeligt i integrerede røggasfiltreringselementer (8/52). På denne måde reduceres olieindholdet i udstødningen nedenfor

Synlighedstærskel (olieudvindingskoefficient over 99%). Olien, der resterende i røggasfiltre, genanvendes til oliecyklussen gennem en returventil, der forhindrer dens sugning. Olieafkastet styres af en flydeventil (8/55).

Olie fra olietanken (8/67) injiceres direkte og også gennem lejet af endeflangerne gennem åbningerne i disse endeflanger i pumpen. Oliestrømmen leveres af trykforskellen inde i pumpen.

Efter åbning af gasballastventilen (8/62) til pumpekammeret, den målte mængde luft - den såkaldte gasballast. Denne gasballast forhindrer dannelsen af kondensat (inden for tolerancen for dampen, der er angivet i de tekniske data), når de pumpes gasser eller dampe med kondensationsegenskaber. Utilsigtet udluftningskammer, såvel som genudsugning af olie, når pumpen er slukket

Forhindrer en indbygget kontrolventil mod sugning (8/64).

Efter slukning af pumpekammerpumpen udluftes den med en gaspumpe gennem røret i udløbsventilen. Fordi trykket i pumpens indre del er i dette tilfælde højere end i sugeledningen, lukkes anti-subsystemventilen. Gasforsyningen i pumpekammeret forhindrer også olie i at komme ind i kammeret, når pumpen ikke virker. Ventilatoren fastgjort til motoren skaber en luftstrøm, der er nødvendig for afkøling af pumpen.
