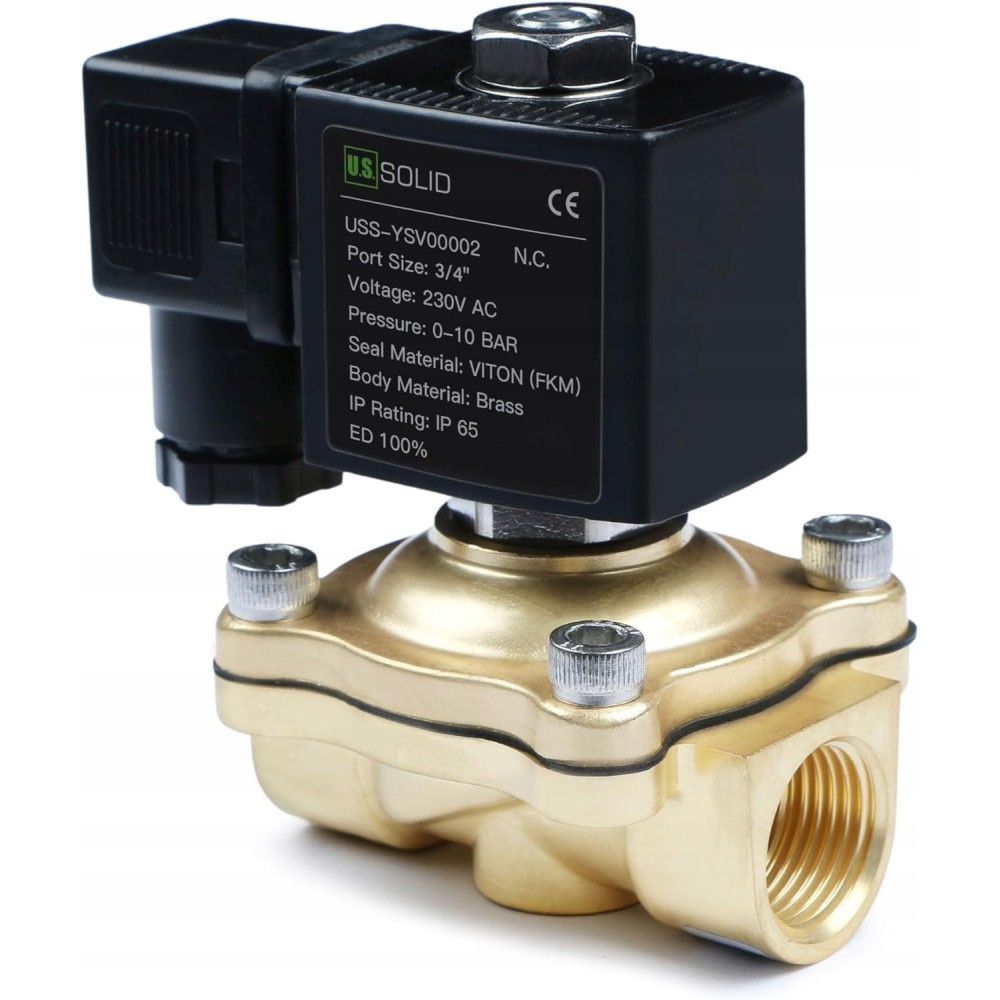

Elektromagnetiventiil U.S. Tahke 1/2 "230 V, suletud, NC 0-10 baar

IP65 kaitse kraad

Magnetventiilidel on IP65 kaitse, st nad on kaitstud pihustamise vee eest. Kuid konstantse paigaldamise puhul on klapid soovitatavad kaitsealasse. Nad ei sobi kasutamiseks vee all.

Töörõhk

Kõik magnetventiilid nõuavad alustamiseks minimaalset survet. Need poolsuunalised ventiilid vajavad vähemalt 0,1 baari. Maksimaalne rõhk on 10 baari.

Filtri paigaldamine

Ventiiliga seotud probleemide vältimiseks soovitame installida filtri, kui osakesed on vees. Kui klapp ei saa täielikult sulgeda ega avada, on see tavaliselt põhjustatud ventiili sees saasteained. Sellisel juhul avage klapp ja puhastage sisemised osad.

Voolu suund

Pange tähele, et noolega, mis näitab paigalduse või voolu suunda, on magnetventiili põhjas. Elektromagnetilist ventiili saab paigaldada ainult antud voolu suunas. Paigaldamine vastassuunas viib elektromagnetventiili, mis ei tööta korralikult.

Ühendused

Selle klapi jaoks on saadaval kahte tüüpi ühendusi:

• 1. tüüpi: Valmistage kaablid minimaalse osa ristlõige 0,75 mm2 ja välisläbimõõduga 7-9 mm. Ühendage kaablid spindlitega, kasutades külgpistikut.
• 2. tüüp: eemaldage külgküünla ja ühendage tihvtid otse terminaliga.

Pidage meeles, et vasakult ja parema külje sildid on määratud tähed L (+) või N (-). Kolmas spindli (ülemise või alumise külje keskel) on ühendatud maapinna / kaitsealusega.

Töötsüklid

On normaalne, et elektromagnetilised ventiilid soojendavad pärast pikemat kasutusperioodi (kuni umbes 80 ° C). Ärge muretsege, meie pooli talub maksimaalset temperatuuri 180 ° C. See ventiil toetab pidevat tööd 100%, kuid me ei soovita pidevat pidevat operatsiooni. See lühendab ventiili elu ja saab põletada rulli.

• Teema suurus: 1/2 "
• Corps Materjal: messing
• Tihend: Viton
• Teema: niit G
• Töörežiim: Tavaliselt suletud N / C, poolkandja
• Pinge: 220V AC ± 10%
• Elektrienergia: 0,1 a
• Hinnatud võimsus: 22 VA
• Ava ristlõige: 15 mm
• CV väärtus: 4,5 CV
• Töörõhk: 0-10 baar / 0-1 MPa (õhu, vee, õli jaoks)
• Töötemperatuur: - 30 ° kuni 150 ° C (-22 ℉ kuni 302 ℉)
