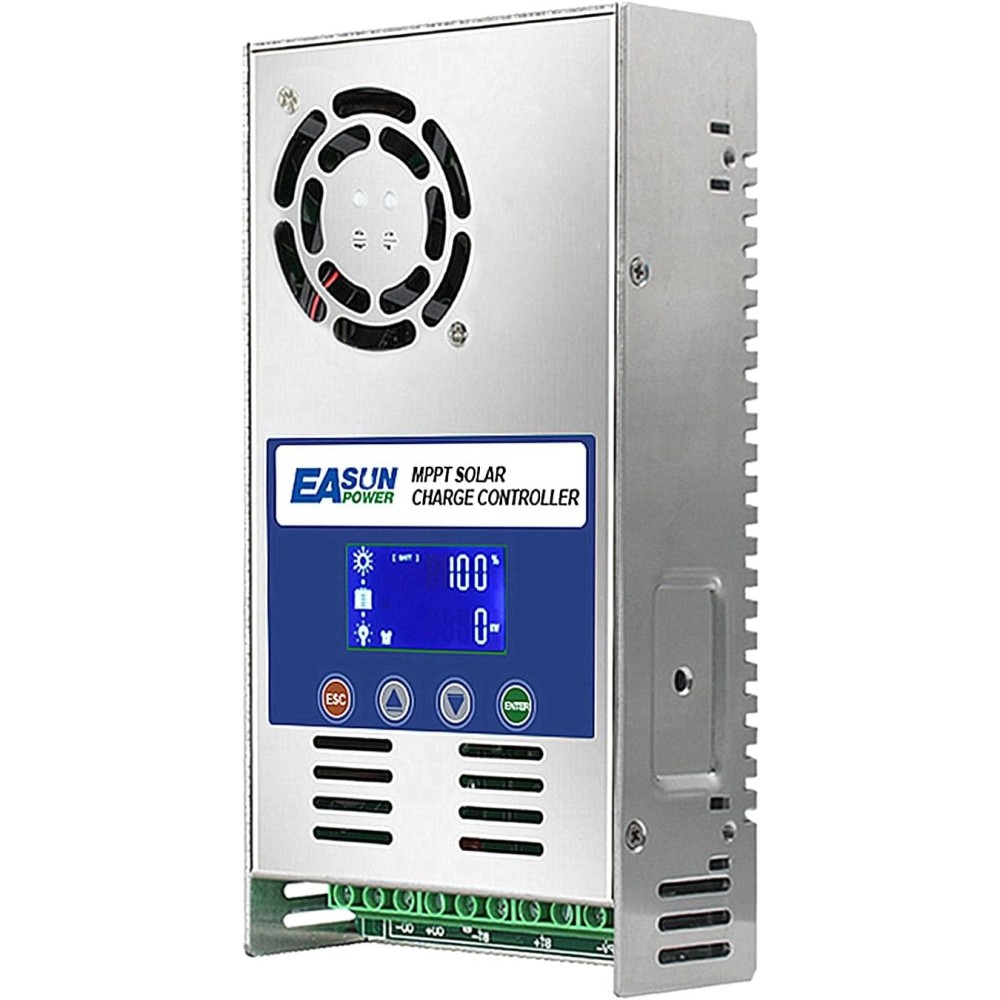

Solar Controller Wilan 60 En MPPT for batterier, 12-48 V, 180 V DC PV

Høyere ladestater: MPPT-ladestyring, maksimal solteril spenning (VOC) 180 V og maksimal solading 60 A. Maksimal effektivitet ≥ 98,1%, PV bruk ≥ 99%

For de fleste batterier: Automatisk batterispenningsdeteksjon for 48 V / 36 V / 24 V / 12 V, kan du angi brukere (du kan løse LITU / LIFEPO4 / LI (NICOMNO2) / VITED / WOUNDED / SEALED / GEL ELLER NIDD; 3- degree loading optimizes battery capacity

God varmeavledning: Kontroller med en smart kjølesker med en legeringsaluminium med varme for å minimere tap under lasting

Multifunksjonell LCD-skjerm: Ladekontrolleren med den programmerbare LCD-skjermen kan vise ulike operasjonelle data- og systemstatus, oppdager raskt systemfeil og endrer parametere

Funksjoner i MPPT 60A Solar Charger:

Maksimal soladlading Current 60 a MPPT (MPPT-teknologi) 3-trinns lasting optimaliserer batterikapasitet, overladning av beskyttelse, overopphetingsbeskyttelse. Passer til batterityper, for eksempel forseglede blybatterier, ventilert gel og litiumbatteri, etc. Automatisk batterispenningsdeteksjon for 12V / 24V / 36V / 48V multifunksjonell skjerm LCD med bakgrunnsbelysning for enkelt å overvåke og sette parametere. Alltid lukk batteriet og deretter solmodulen. Når du kobler fra, må du først koble solmodulen og deretter batteriet. Denne solcontrolleren har en utgangsstrøm på 5 A og kan bare kobles til en DC-belastning med maksimal effekt ikke mer enn 100 W.

Maksimal PV-inngangskraft

Pass på at solens inngangsspenning overstiger 3 V eller mer enn batterispenningen

12 V Batterisystem: Maksimal PV 720 W-inngang, det anbefalte Solar-inngangsspenningsområdet er 20-80 VDC24 V. Batterisystem: Maksimal PV 1440 W-inngang, det anbefalte PV-inngangsspenningsområdet er 37-105 VDC36 V. Batterisystem: Maksimum PV 2100 W-inngang, det anbefalte PV-inngangsspenningsområdet er 50-150 VDC48 V. Batterisystem: Maksimal PV 2800 W, Anbefalt rekkevidde PV-inngangsspenning er 72-150 VDC

LCD-skjerm

ESC: Sett uten å spare data. Up: Rull ned, juster parametrene ved å øke nedoververdien: Bla til Top, Juster parametrene ved å redusere verdien av ENTER: Kort trykk For å gå til neste innstillingsside, trykk og hold for å legge inn innstillingen og lagre dataene

Installasjonsfaser

1) Monter bryteren mellom kontrolleren og batteriene

2) Monter bryteren mellom kontrolleren og PV-modulene

3) Sjekk om "+" og "-" batterier er riktig tilkoblet

4) Først åpner du batteritrømmen og deretter PV-bryteren

På koden

EQU: BST LADGING Justering: Lastingsspenning FLD: Støtte LDV Ladningsspenning: LRV Overbelastningsspenning: Regenereringsspenning med overdreven utslipp BST-R: regenerativ spenning. Batteritype: FLD / SEL / GEL / LI / BRUK

(Du trenger ikke å angi standard syre-bly batterier parametere, bare sett litium batterier, velg "Li" eller "bruk" for å sette parametrene)

Tekniske data fra Solar Regulator 60 MP MPPT

Modell: Icharger-MPPT-6048TRIrib Lading: Konstant strøm (MPPT); Solid spenning; flytende

Systemspenning: 12/24/36/48 vmaks. PV-inngangsspenning: 150 Vocmaks. PV-inngangskraft:

• 720 w / 12 v
• 1440 w / 24v
• 2160 w / 36 v
• 2880 w / 48 v

Automatisk spenningsdeteksjon:

• 12 V (DC 8,7 V - DC 15,5 V)
• 24v (DC 16 V - DC 31 V)
• 36 V (DC 33 V - DC 41 V)
• 48 V (DC 42 V - DC 64 V)

Begrenset kraftbeskyttelse: 61 Azotext fra overladning:

• 12 V (16 V) System
• 24V (32 V) System
• System 36 V (48 V)
• System 48 V (64 V)

Maksimal effektivitet: ≥ 98,1%Wykorzystanie PV: ≥ 99%

Vifte Koble Temperatur:> 45 ℃ Vifte Avstengningstemperatur: <40 ℃ Oppdater beskyttelse: I henhold til EN61000, EN55022, EN55024

Størrelse: 214 x 115 x 50 mmwaga Net: 1,1 kg
