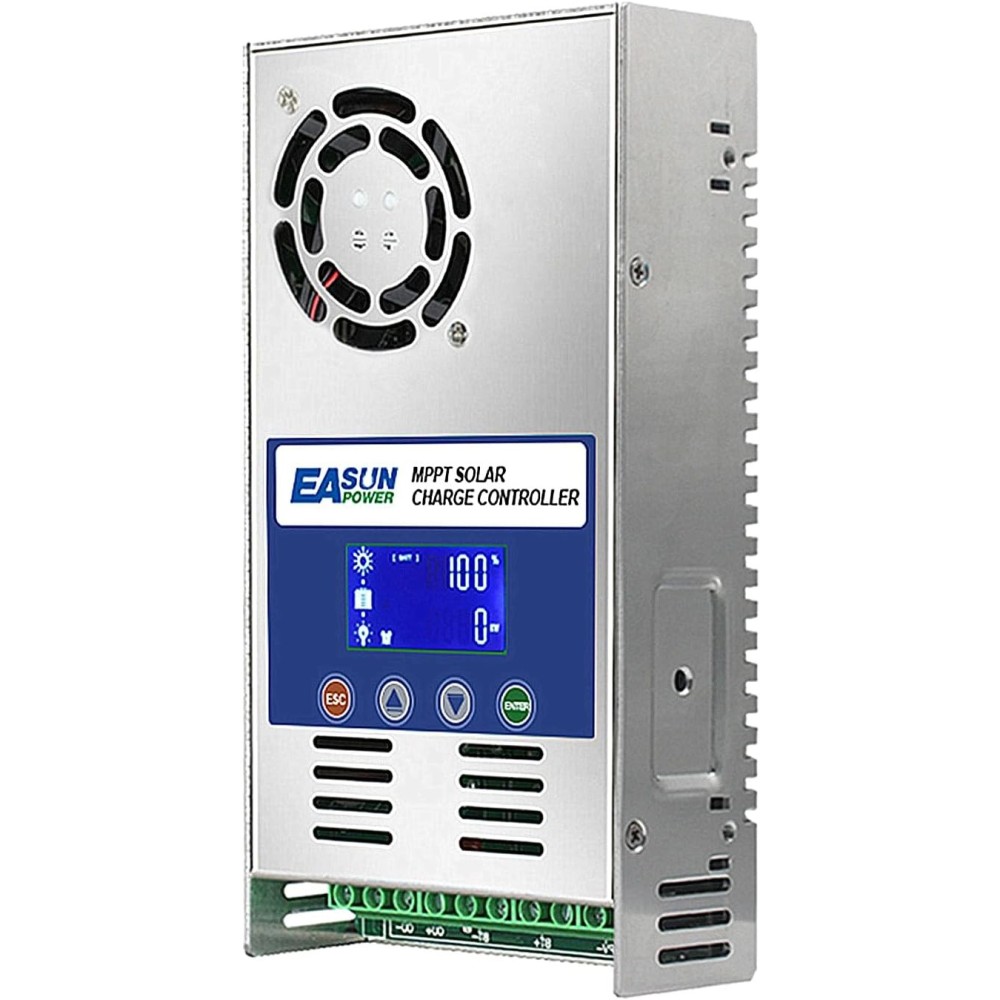

Controlador solar Wilan 60 A MPPT para baterías, 12-48 V, 180 V DC PV

Límite de carga más alto: controlador de carga MPPT, voltaje máximo de la estéril solar (VOC) 180 V y carga máxima de carga solar 60 A. Eficiencia máxima ≥ 98.1%, uso de PV ≥ 99%

Para la mayoría de las baterías: detección automática de voltaje de la batería para 48 V / 36 V / 24 V / 12 V, puede configurar usuarios (puede resolver litu / LIFEPO4 / LI (Nicomno2) / Vented / inundado / sellado / gel o NIDD; carga de 3 grados Optimiza la capacidad de la batería

Buena disipación de calor: controlador con un soplador de enfriamiento inteligente con un aluminio de aleación con calor para minimizar las pérdidas durante la carga

Pantalla LCD multifuncional: el controlador de carga con la pantalla LCD programable puede mostrar varios datos operativos y estado del sistema, detecta rápidamente los errores del sistema y cambian de parámetros

Características del cargador solar MPPT 60A:

Corriente máxima de carga solar 60 A MPPT (tecnología MPPT) La carga de 3 pasos optimiza la capacidad de la batería, la protección de sobrecarga, la protección contra sobrecalentamiento. Adecuado para tipos de batería, como baterías de plomo-ácido selladas, gel ventilado y batería de litio, etc. Detección automática de voltaje de batería para LCD de pantalla multifuncional de 12V / 24V / 36V / 48V con luz de fondo para monitorear y configurar fácilmente los parámetros. Siempre primero cierre la batería y luego el módulo solar. Al desconectar, primero desconecte el módulo solar y luego la batería. Este controlador solar tiene una corriente de salida de 5 A y solo se puede conectar a una carga de CC con una potencia máxima, no más de 100 W.

Maximum PV input power

Asegúrese de que la tensión de entrada solar exceda 3 V o más que la voltaje de la batería

12 V SISTEMA DE LA BATERÍA: PV 720 W Máxima entrada de PV 720 W, el rango de voltaje de entrada solar recomendado es 20-80 VDC24 V. SISTEMA DE BATERÍA: entrada PV máxima 1440 W, el rango de voltaje de entrada PV recomendado es 37-105 VDC36 V. SISTEMA DE BATERÍA: MÁXIMO PV 2100 W ENTRADA, el rango de voltaje de entrada fotovoltaica recomendado es 50-150 VDC48 V. SISTEMA DE BATERÍA: PV máximo 2800 W, rango recomendado Voltaje de entrada PV es 72-150 VCC

Pantalla LCD

ESC: Set sin guardar datos. Arriba: desplácese hacia abajo, ajuste los parámetros aumentando el valor de abajo: desplácese hasta arriba, ajuste los parámetros reduciendo el valor de ENTER: Presione CORTOS para ir a la página siguiente, mantenga presionado para dejar la configuración y guardar los datos

Etapas de instalación

1) Instale el interruptor entre el controlador y las baterías.

2) Instale el interruptor entre el controlador y los módulos fotovoltaicos.

3) Compruebe si las baterías "+" y "-" están correctamente conectadas

4) Primero, abra el interruptor de la batería y luego el interruptor PV

En el código

EQU: BST Alignación de carga: Voltaje de carga FLD: soporte de voltaje de carga LDV: voltaje de sobrecarga LRV: voltaje de regeneración con descarga excesiva BST-R: voltaje regenerativo. Tipo de batería: FLD / SEL / GEL / LI / Uso

(No necesita configurar los parámetros de baterías de plomo de ácido estándar, simplemente configure las baterías de litio, seleccione "Li" o "Uso" para configurar los parámetros)

Datos técnicos del regulador solar 60 MPP MPPT

Modelo: Icharger-MPPT-6048Trib Carging: Corriente constante (MPPT); Tensión sólida; flotante

Voltaje del sistema: 12/24/36/48 Vmaks. Voltaje de entrada fotovoltaica: 150 Vocmaks. Potencia de entrada fotovoltaica:

• 720 w / 12 v
• 1440 w / 24v
• 2160 w / 36 v
• 2880 W / 48 V

Detección automática de voltaje:

• 12 V (DC 8.7 V - DC 15.5 V)
• 24V (DC 16 V - DC 31 V)
• 36 V (DC 33 V - DC 41 V)
• 48 V (DC 42 V - DC 64 V)

Protección de energía limitada: 61 AZOTTXTO DE DERECHO:

• Sistema de 12 V (16 V)
• Sistema 24V (32 V)
• Sistema 36 V (48 V)
• Sistema 48 V (64 V)

Eficiencia máxima: ≥ 98.1%Wykorzystanie PV: ≥ 99%

Temperatura de conmutación del ventilador:> Temperatura de apagado del ventilador de 45 ℃: <40 ℃ Protección de recarga: según EN61000, EN55022, EN55024

Tamaño: 214 x 115 x 50 MMWAGA NET: 1.1 kg
