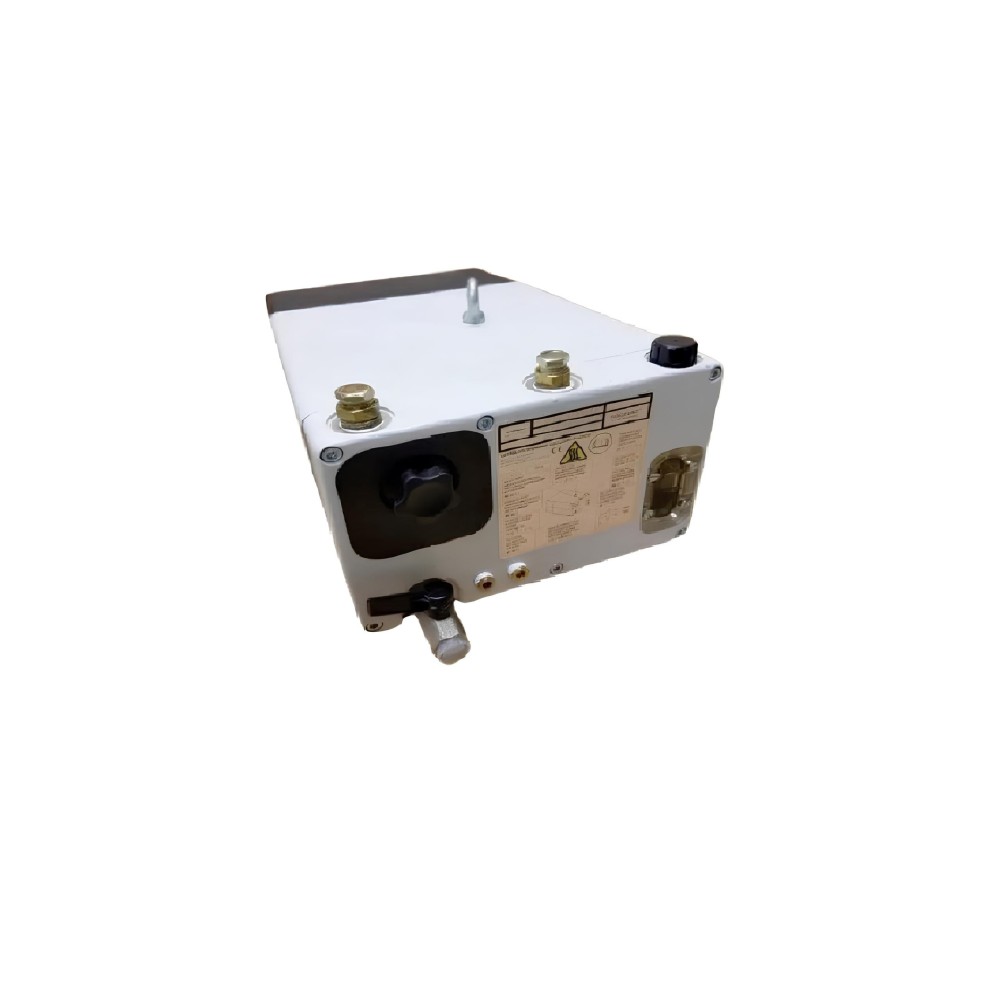

SOGEVAC SV25 A90L-0001-0425 Vakuumpumpe

SOGEVAC SV 16 und SV 25 (A90L-0001-0425) sind einstufig, mit Ölpumpen versiegelt.

Saugventil, Gasballastventil, Drainfilter und Ölrücklaufschaltung sind integrierte Funktionselemente SOGEVAC. Die Pumpe wird von einem Motor angetrieben, der direkt in das Gehäuse integriert ist.

Der Rotor (7/3), der durch exzentrisch in dem Pumpenzylinder (7/6) montiert ist, hat drei Flocken (7/4), die die Pumpenkammer für mehrere Fächer teilen. Das Volumen von jedem von ihnen ändert sich periodisch zusammen mit der Rotation des Rotors.

Während der Drehung des Rotors dehnt sich ein Teil der Saugpumpenkammer aus und saugt das Gas durch die Einlassöffnung (8 / A). Das Gas läuft durch ein Sieb und ein offenes Rückschlagventil gegen Ansaugung und gerät in die Pumpenkammer.

Wenn der Rotor noch rotiert, trennt die Schulter einige der Pumpenkammer vom Einlass.

Dieser Teil der Pumpkammer schrumpft und das Gas wird komprimiert, dann wird das Gas durch das Ablassventil (7/7-8) aus der Kammer ausgeschieden. Injiziertes Öl in die Pumpenkammer dient zum Abdichten, Schmierung und Kühlung der Pumpe.

Injiziertes Öl, das von komprimiertem Gas eingespritzt wird, wird an der Unterseite der Ölschale in etwa angehalten. Dann wird es sorgfältig in integrierten Rauchgasfiltrationselementen (8/52) gefiltert. Auf diese Weise wird der Ölgehalt im Abgas unten reduziert

Sichtbarkeitsschwelle (Ölwiederherstellungskoeffizient über 99%). Das in den Rauchgasfiltern verbleibende Öl wird durch ein Rückschlagventil, das verhindert, in den Ölzyklus zurückgeführt. Die Ölrückführung wird durch ein Schwimmerventil (8/55) gesteuert.

Öl aus dem Öltank (8/67) wird direkt und auch durch das Lager der Endflansche durch die Öffnungen in diesen Endflanschen in der Pumpe injiziert. Der Ölstrom wird durch die Druckdifferenz innerhalb der Pumpe bereitgestellt.

Nach dem Öffnen des Gasballastventils (8/62) an der Pumpenkammer ist die gemessene Luftmenge - das sogenannte Gasballast. Dieser Gasballast verhindert die Bildung von Kondensat (innerhalb der Toleranz des in den technischen Daten angegebenen Dampfs), wenn Gase oder Dämpfe mit Kondensationseigenschaften pumpen. Unbeabsichtigte Entlüftungskammer sowie Wiederabsaugung von Öl, wenn die Pumpe ausgeschaltet ist

Verhindert ein eingebautes Rückschlagventil gegen Absaugung (8/64).

Nach dem Abschalten der Pumpenkammerpumpe wird es mit einer Gaspumpe durch das Rohr in das Entladungsventil belüftet. Da der Druck in dem inneren Abschnitt der Pumpe in diesem Fall höher ist als in der Sauglinie, ist das Anti-Subsystemventil geschlossen. Das in der Pumpenkammer lieferte Gas verhindert auch, dass Öl in die Kammer eindringt, wenn die Pumpe nicht funktioniert. Der an dem Motor befestigte Lüfter erzeugt einen Luftstrom, der für die Kühlung der Pumpe erforderlich ist.
